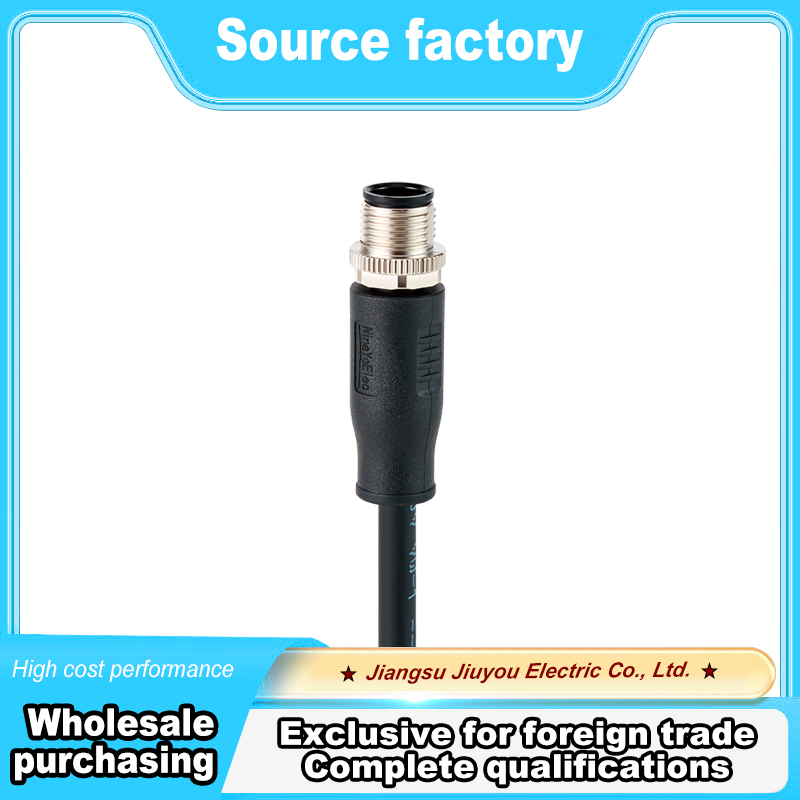

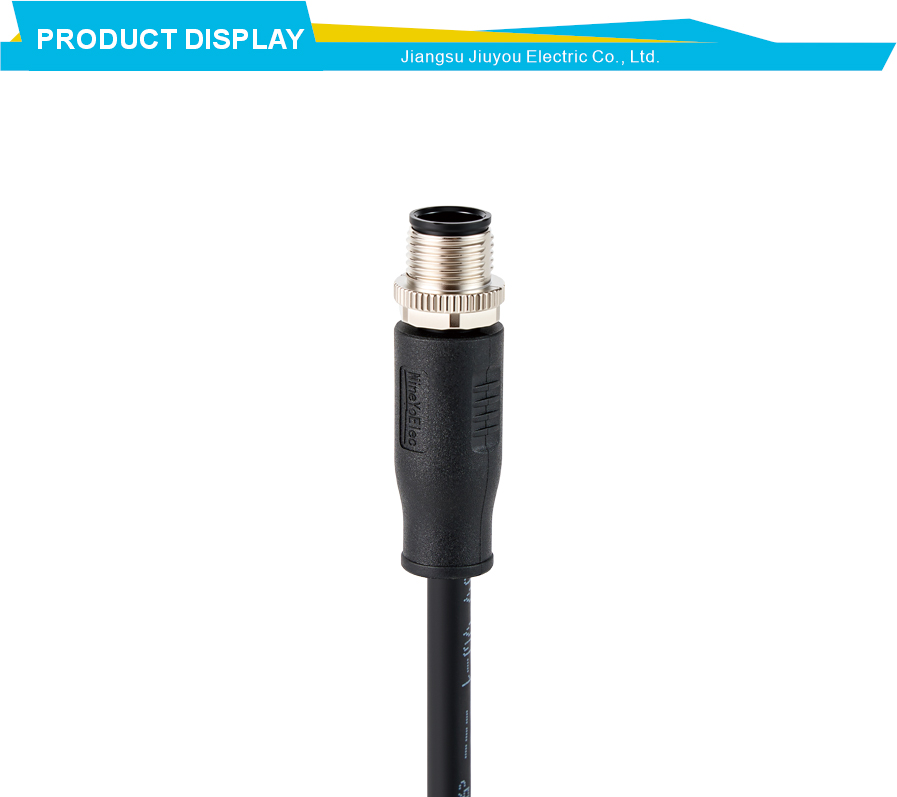

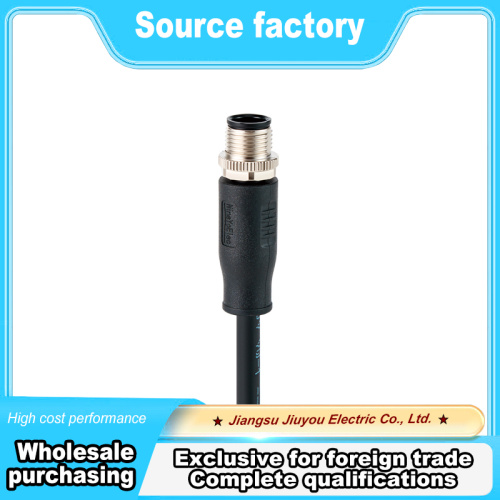

Plugue blindado para câmera industrial M12 de 8 núcleos

M12 Um conector blindado de codificação de 8 núcleos para câmera industrial e visão de máquina

Este conector blindado de 8 núcleos com codificação M12 A pertence à nossa série de conectores circulares M12. Ele foi projetado especificamente para câmeras industriais e sistemas de visão mecânica onde múltiplas linhas de sinal devem passar por uma única interface compacta. Uma câmera industrial típica precisa de entrada de acionamento de aterramento e saída de dados de vídeo. Isso requer mais de quatro ou cinco pinos. Este conector de oito pinos fornece condutores suficientes para essas funções, mantendo a mesma pequena área ocupada pelo M12. A blindagem é importante porque as câmeras são frequentemente montadas perto de motores ou outras fontes de ruído elétrico. Sem blindagem, o sinal de vídeo poderá captar interferências que degradarão a qualidade da imagem. Este conector M12 inclui blindagem que se conecta ao fio dreno do cabo ou ao invólucro aterrado. A codificação A garante a orientação de acoplamento adequada para que os instaladores não possam forçar uma conexão errada que possa danificar os componentes eletrônicos sensíveis da câmera. O tamanho compacto M12 permite que o conector caiba em câmeras pequenas onde o espaço é apertado. Muitas câmeras industriais possuem conectores M12 instalados de fábrica, portanto, usar o mesmo padrão torna seus cabos e acessórios compatíveis com os equipamentos existentes.

A classificação à prova d'água IP67 neste conector circular M12 protege a conexão da câmera em ambientes de fábrica. Os sistemas de visão mecânica são usados ​​em fábricas automotivas empoeiradas, linhas de processamento de alimentos úmidos e salas limpas que recebem lavagens regulares. Um conector não vedado deixaria umidade ou sujeira atingir os pinos da câmera, causando corrosão ou perda intermitente de sinal. Este conector M12 mantém os contaminantes longe dos contatos internos. A classificação de 30 V e 2 A é típica para necessidades de energia e sinal da câmera. A maioria das câmeras industriais funciona com 24 Vcc ou 12 Vcc. O consumo de corrente é geralmente inferior a 1 ampere. Este conector funciona bem dentro dos seus limites nominais, o que garante confiabilidade a longo prazo. A configuração de oito núcleos usa pinos dimensionados para sinais de baixa corrente. Os pinos menores permitem mais contatos no mesmo tamanho de carcaça. Este design de alta densidade é o que torna possível um M12 de oito pinos. A eficácia da blindagem depende de uma terminação adequada. O invólucro do conector deve ser conectado à blindagem do cabo em ambas as extremidades para melhor desempenho. Para integradores de visão industrial, isso significa especificar cabos M12 blindados junto com os conectores blindados.

A blindagem deste conector de 8 pinos com codificação M12 A é essencial para manter a integridade do sinal em ambientes industriais. Os pisos de fábrica têm muitas fontes de interferência eletromagnética, incluindo unidades de frequência variável, servomotores, equipamentos de soldagem e transmissores de rádio. Um cabo de câmera não blindado atua como uma antena, captando esse ruído e injetando-o no sinal de vídeo. O resultado pode ser imagens com neve, linhas rolantes ou perda total de sincronia. Este conector M12 reduz esse problema através do seu design blindado. A blindagem cria uma barreira que reflete ou absorve a interferência recebida antes que ela atinja os fios de sinal. Para obter melhores resultados, a blindagem deve ser conectada ao terra em uma extremidade ou em ambas as extremidades, dependendo do projeto do sistema. Muitas câmeras industriais possuem receptáculos M12 blindados que combinam com este conector. A continuidade da blindagem da câmera ao cabo e ao controlador é o que protege o sinal. A codificação A também evita o emparelhamento incorreto com outros tipos de M12. Você não pode conectar acidentalmente este conector de oito pinos em um soquete M12 de quatro pinos. Isso protege o conector e a câmera contra danos físicos ou curtos-circuitos elétricos.

O layout de oito pinos de alta densidade deste conector de codificação M12 A oferece mais caminhos de sinal do que as versões padrão de quatro ou cinco pinos, usando o mesmo tamanho de invólucro. Isso é valioso para câmeras inteligentes que precisam de múltiplas linhas de comunicação. Uma câmera inteligente típica pode usar pinos para aterramento de energia, transmissão Ethernet, recepção de Ethernet, uma entrada de disparo e uma saída estroboscópica. Isso se encaixa bem em uma configuração de oito pinos. O tamanho compacto significa que o conector não bloqueia a visão da câmera nem interfere nos suportes de montagem. Para projetistas de sistemas de visão, esse conector M12 permite que eles forneçam mais funcionalidade por meio de um único cabo. Em vez de usar cabos separados para acionamento de energia e vídeo, você usa apenas um. Isso simplifica o gerenciamento de cabos em braços robóticos ou estações de câmeras móveis onde seria difícil rotear vários cabos. Os contatos banhados a ouro resistem à corrosão e mantêm baixa resistência durante muitos ciclos de acoplamento. Uma câmera pode ser desconectada frequentemente durante trocas ou manutenção. Os contatos resistem ao uso repetido sem se desgastar. O acoplamento roscado fornece alívio de tensão que protege as conexões internas dos fios contra forças de tração.

A confiabilidade de longo prazo deste conector blindado de 8 núcleos com codificação M12 A é crítica para aplicações de visão de máquina. Uma falha na conexão da câmera pode interromper uma linha de inspeção, fazendo com que peças defeituosas passem sem serem detectadas. Problemas de sinal intermitente são especialmente difíceis de diagnosticar porque a imagem pode parecer boa na maioria das vezes e depois falhar sem motivo óbvio. Este conector circular M12 evita esses problemas através de seu design mecânico sólido e blindagem eficaz. A continuidade da blindagem reduz a susceptibilidade ao ruído, o que significa sinais de vídeo mais limpos. Os oito contatos independentes fornecem caminhos separados para cada sinal, o que evita diafonia entre funções. Para os construtores de sistemas de visão mecânica, isso significa menos chamadas de serviço de campo e uma operação mais confiável. Para os usuários finais, isso significa maior precisão de inspeção e menos tempo de inatividade. Esteja você construindo uma câmera inteligente, um sensor de visão, um leitor de código de barras ou um sistema de inspeção, este conector blindado de 8 pinos com codificação M12 A oferece uma interface compacta de alta densidade que funciona de maneira confiável em ambientes industriais. A combinação de blindagem de layout de oito pinos tamanho M12 e vedação IP67 torna-o uma escolha prática para aplicações de visão mecânica onde a qualidade do sinal e o espaço são importantes.
