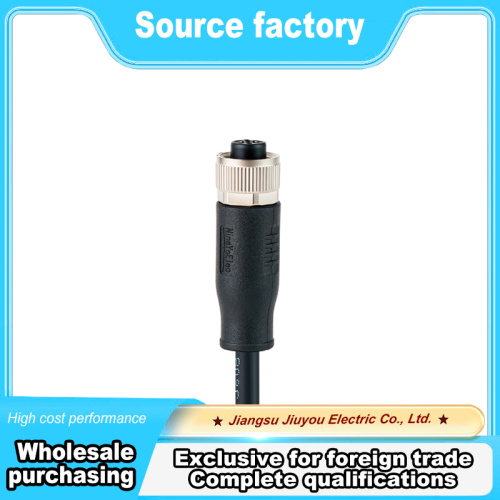

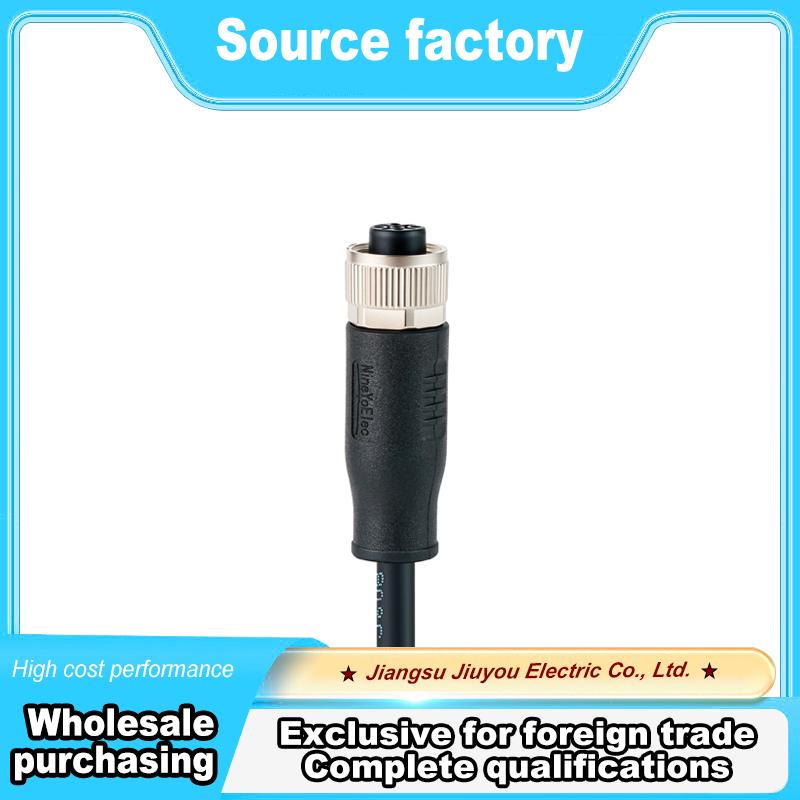

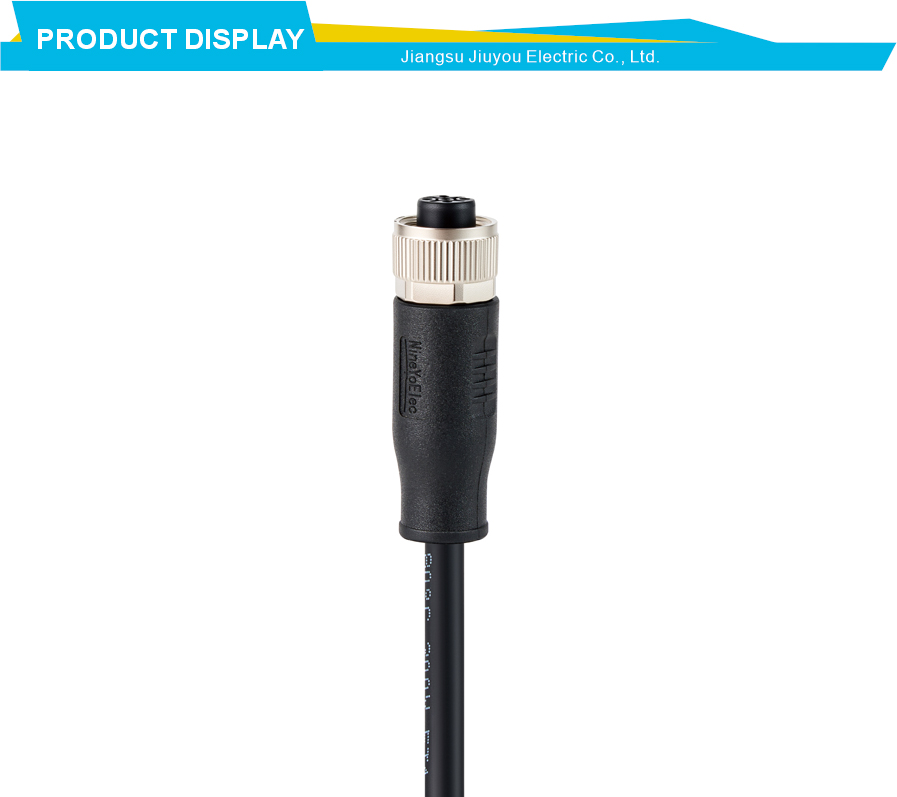

Plugue de barramento PROFIBUS M12 5 pinos

Conector PROFIBUS de 5 núcleos com codificação M12 B para sistemas PLC Siemens

Este conector de 5 núcleos com codificação M12 B pertence à nossa série de conectores circulares M12. Ele foi projetado especificamente para redes PROFIBUS DP que são amplamente utilizadas em sistemas de automação baseados em PLC da Siemens. PROFIBUS é um padrão de fieldbus que conecta controladores a dispositivos de campo, como sensores de drives e blocos IO. A configuração de codificação de cinco pinos B é o padrão para conexões PROFIBUS. Dois pinos transportam os sinais de dados. Um pino carrega a conexão da blindagem. Os dois pinos restantes transportam energia para terminação do barramento ou alimentação do dispositivo. Esta pinagem corresponde exatamente à especificação PROFIBUS. A codificação B garante que você não possa conectar acidentalmente um conector PROFIBUS em um soquete de sensor codificado A padrão. Isto evita erros de fiação que podem danificar a interface do barramento. Para integradores de sistemas que constroem sistemas de controle baseados na Siemens, este conector M12 é uma peça familiar. Eles já sabem como encerrá-lo e qual pino vai para onde. O tamanho compacto M12 se adapta bem a dispositivos PROFIBUS onde o espaço do painel é frequentemente limitado.

A classificação à prova d'água IP67 deste conector circular M12 protege a conexão PROFIBUS em ambientes industriais. O chão das fábricas contém poeira, óleo e umidade que podem degradar a qualidade do sinal. O PROFIBUS depende de conexões limpas e confiáveis ​​porque um único mau contato pode derrubar toda a rede. Este conector M12 mantém os contaminantes longe dos pinos de dados. A classificação de 250V e 4A está muito acima do que o PROFIBUS realmente precisa. Os sinais do barramento são de baixa tensão e baixa corrente. A classificação alta significa simplesmente que o conector tem bastante margem de segurança e confiabilidade. Os cinco pinos estão dispostos no padrão específico exigido pelo padrão PROFIBUS. As atribuições de pinos não são intercambiáveis ​​com a codificação A. Esse recurso de codificação é o que torna a codificação B única. Os contatos banhados a ouro mantêm baixa resistência durante muitos ciclos de acoplamento. As redes PROFIBUS podem ser reconfiguradas diversas vezes à medida que as máquinas são modificadas. Os contatos resistem ao uso repetido. O acoplamento roscado fornece alívio de tensão que protege as conexões internas dos fios contra forças de tração durante a instalação ou manutenção.

O design de codificação B deste conector M12 é fundamental para manter a integridade da rede em sistemas PLC da Siemens. PROFIBUS DP utiliza um par trançado blindado de dois fios para transmissão de dados. A qualidade do sinal depende de terminação adequada e impedância consistente. Usar um conector sem código B violaria o padrão e poderia causar erros de rede. Este conector de codificação M12 B segue exatamente o padrão PROFIBUS. A cor da caixa costuma ser diferente das versões com código A para ajudar na identificação visual. Muitos integradores de sistemas Siemens armazenam conectores M12 com codificação A e B. Eles sabem usar a codificação B para PROFIBUS e a codificação A para sensores. Esta separação clara reduz erros de instalação. A configuração de cinco núcleos inclui um pino dedicado para a conexão da blindagem. A blindagem adequada é essencial para que o PROFIBUS rejeite ruídos elétricos de motores e inversores. O pino blindado se conecta ao fio dreno do cabo, que então se conecta ao terra apenas em uma extremidade. Isto evita loops de terra que poderiam introduzir interferência. Para os engenheiros de sistemas da Siemens, este conector M12 fornece uma maneira padronizada de levar a conectividade PROFIBUS aos dispositivos de campo.

A praticidade deste conector de 5 núcleos com codificação M12 B aparece no uso diário em fábricas. Os técnicos de manutenção apreciam que ele combina apenas com receptáculos com código B. Eles não podem cometer o erro de conectar um cabo PROFIBUS na porta do sensor. O acoplamento roscado parece seguro quando apertado. Um quarto de volta após o aperto manual é suficiente para obter a vedação IP67 e um bom contato elétrico. O corpo do conector é dimensionado para caber em prensa-cabos padrão e em caixas de junção. Para os fabricantes de painéis isso significa um roteamento mais fácil dos cabos PROFIBUS dentro dos gabinetes de controle. A classificação de 250 V é irrelevante para os próprios sinais do barramento, mas dá confiança de que o isolamento do conector é de boa qualidade. Os pinos são projetados para aceitar as bitolas de fio normalmente usadas para cabeamento PROFIBUS. Fios mais grossos para tiragens longas e fios mais finos para quedas funcionam. O estilo de terminação é compatível com ferramentas padrão de instalação de fieldbus. Um técnico pode conectar um novo conector a um cabo em cerca de cinco minutos. Isso torna os reparos em campo rápidos e simples.

A confiabilidade a longo prazo deste conector de 5 núcleos com codificação M12 B é essencial para o desempenho da rede PROFIBUS. Uma única conexão intermitente em uma linha de barramento pode causar erros de comunicação intermitentes que são muito difíceis de diagnosticar. Toda a rede pode parar aleatoriamente ou os dispositivos podem ficar off-line sem motivo óbvio. Este conector circular M12 evita esses problemas através de seus contatos de precisão e acoplamento robusto. Os cinco pinos mantêm uma força de contato consistente durante mudanças de temperatura e vibrações. A continuidade da blindagem através do invólucro do conector mantém a blindagem do cabo eficaz de ponta a ponta. Para os integradores de sistemas da Siemens, isso significa menos retornos de chamada incômodos após o comissionamento da máquina. Para os proprietários de fábricas, isso significa uma produção mais confiável e com menos tempo para solucionar problemas. Esteja você construindo um novo painel de controle com PROFIBUS IO, modernizando um sistema Siemens existente ou projetando um dispositivo de campo que precisa se comunicar com um PLC Siemens, este conector de 5 pinos com codificação M12 B oferece a interface PROFIBUS padrão. A combinação da codificação B com layout de cinco pinos, vedação IP67 e tamanho M12 torna-o a escolha certa para conexões PROFIBUS em automação industrial.
