Plugue compacto reto de ângulo reto M8 PCB

M8 PCB para montagem em ângulo reto e conector vertical

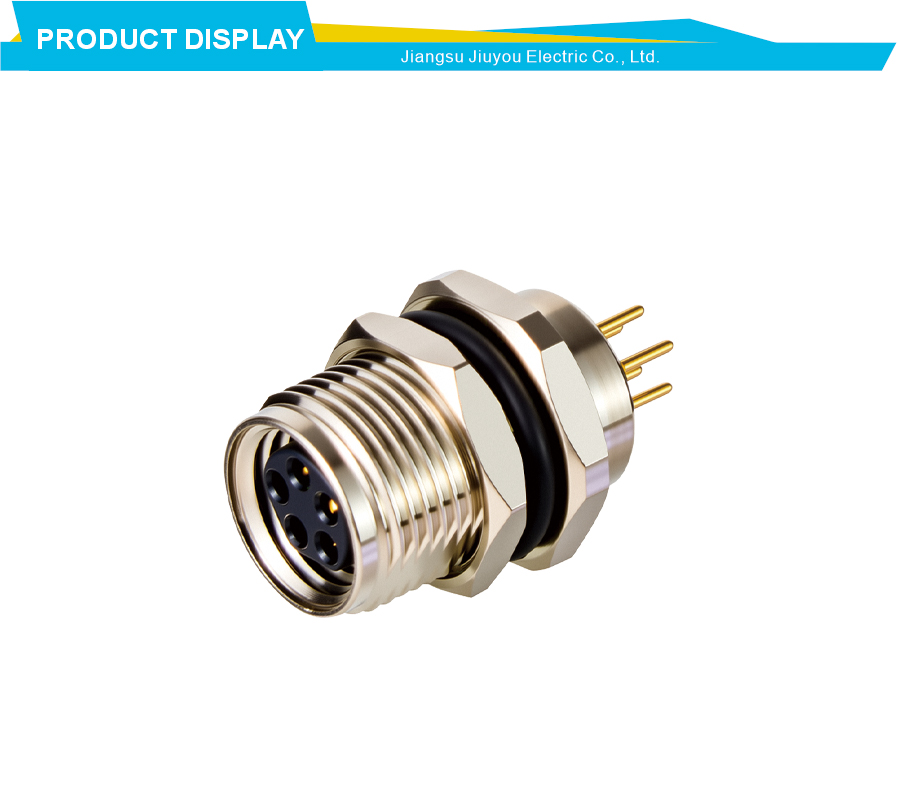

Este conector vertical e de ângulo reto para montagem em PCB M8 pertence à nossa série de conectores circulares M8. Ele foi projetado especificamente para placas eletrônicas incorporadas e montagens de PCB compactas onde o espaço é limitado. O conector suporta orientações de montagem em ângulo reto de 90 graus e vertical de 180 graus. Essa flexibilidade permite que os projetistas escolham a melhor direção de saída do cabo para o layout da placa. Os pinos de solda através do orifício fornecem forte retenção mecânica na PCB. O conector suporta configurações de três a oito núcleos, cobrindo a maioria das necessidades de sensores e sinais para aplicações embarcadas. Para projetistas de sistemas embarcados, esse conector M8 significa que eles podem trazer conexões compactas de sensores diretamente para a placa, sem adaptadores de montagem em painel. O pequeno tamanho M8 é ideal para layouts de PCB densos onde cada milímetro conta.

O design de montagem em placa deste conector circular M8 fornece uma interface confiável entre sensores externos e circuitos internos. Os pinos de solda são espaçados em passo padrão, correspondendo aos padrões típicos de furos de PCB. A caixa de plástico é feita de material de alta temperatura que resiste aos processos de soldagem por onda e refluxo. Para fabricantes de placas eletrônicas isso significa que o conector pode ser colocado por máquinas de inserção automática. As opções de três a oito núcleos permitem que a mesma família de conectores atenda a funções diferentes. Uma versão de três pinos pode transportar energia e sinal do sensor. Uma versão de oito pinos pode transportar várias linhas IO analógicas ou digitais. A versão em ângulo reto possui a saída do cabo paralela à superfície da placa. A versão vertical possui a saída do cabo perpendicular à placa.

O design compacto deste conector PCB M8 é essencial para a eletrônica embarcada moderna. Os dispositivos estão ficando menores e exigem mais conectividade. Os conectores padrão ocupam muito espaço na placa. Este conector M8 resolve esse problema. O tamanho reduzido permite vários conectores em uma única placa. A versão de perfil baixo e ângulo reto cabe em gabinetes finos. A versão vertical funciona bem quando a altura da placa não é restrita. Para engenheiros integrados, isso significa mais E/S na mesma área da placa. Os contatos folheados a ouro resistem à oxidação e mantêm baixa resistência durante a vida útil do equipamento. Os pinos de solda são coplanares, o que garante uma boa formação da junta de solda durante a soldagem por onda. A caixa de plástico é resistente aos solventes de limpeza utilizados após a soldagem.

A praticidade deste conector M8 PCB fica evidente na montagem da placa eletrônica. Os engenheiros de fabricação apreciam que o conector alimente os processos padrão de montagem de PCB. O conector é selecionado e colocado de forma confiável com equipamento padrão. As opções de ângulo reto e vertical permitem que o mesmo conector de base se adapte a diferentes designs de gabinete. Para integradores de sistemas, isso significa qualidade consistente em todas as execuções de produção. O conector é compatível com plugues de cabo M8 padrão usados ​​em automação industrial. O acoplamento roscado fornece retenção segura do cabo quando cabos de campo são conectados. O design compacto permite montagem de alta densidade em placas de interface de sensores.

A confiabilidade de longo prazo deste conector PCB M8 é crítica para o tempo de atividade do sistema embarcado. Uma junta de solda com falha na placa pode causar problemas de conexão intermitentes que são difíceis de diagnosticar. Este conector circular M8 evita esses problemas através de seu design de furo passante. Os pinos de solda passam pela PCB e são soldados no lado oposto. Isso cria uma forte ligação mecânica que resiste à vibração. O invólucro de plástico possui espaçadores que evitam que resíduos de fluxo sejam absorvidos pela área de contato. Os contatos banhados a ouro mantêm baixa resistência durante muitos ciclos de acoplamento. Para os fabricantes de eletrônicos embarcados, isso significa menos falhas de campo relacionadas às conexões no nível da placa. Para os proprietários de equipamentos isto significa uma operação mais confiável com menos tempo de inatividade não planejado. Esteja você construindo uma placa de interface de sensor, um controlador incorporado, um módulo de aquisição de dados ou um computador industrial compacto, este conector de montagem PCB M8 oferece uma interface de nível de placa que economiza espaço para aplicações embarcadas.
