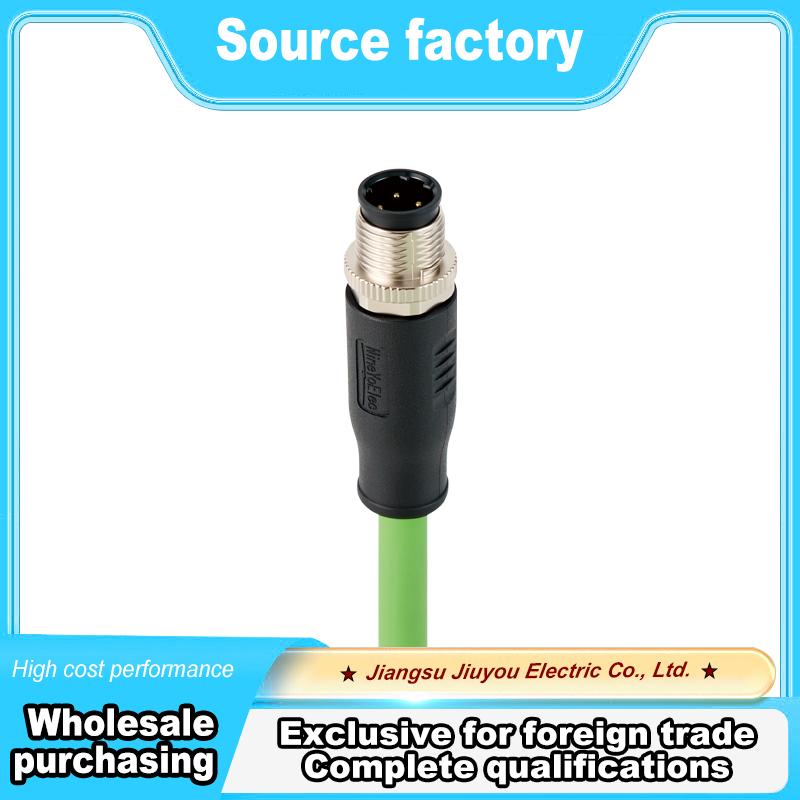

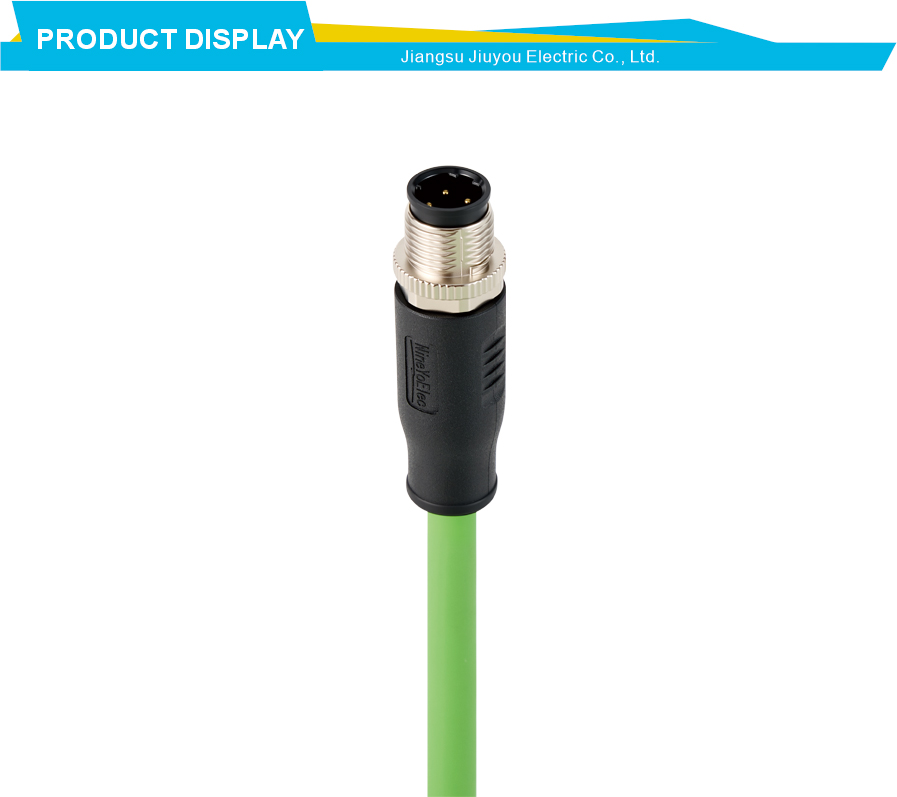

Plugue Ethernet Gigabit M12 de 4 núcleos

M12 D que codifica o conector Gigabit Ethernet de 4 núcleos para visão de máquina

Este conector de 4 núcleos com codificação M12 D pertence à nossa série de conectores circulares M12. Ele foi projetado especificamente para comunicação Gigabit Ethernet em automação industrial e sistemas de visão de máquina. A configuração de codificação D de quatro pinos suporta Ethernet 1000Base T, que é o padrão para redes industriais de alta velocidade. Dois pares de fios trançados transmitem e recebem sinais simultaneamente. Isso permite comunicação full duplex em velocidades Gigabit. A codificação D garante que você não possa conectar acidentalmente um conector Ethernet em um soquete de sensor codificado A padrão. Isto evita erros de fiação que podem danificar as interfaces de rede. Para integradores de visão industrial, este conector M12 é a escolha padrão para conexões de câmeras. Muitas câmeras industriais vêm com portas codificadas M12 D já instaladas. Usar este conector significa que seus cabos funcionarão com essas câmeras. O tamanho compacto do M12 cabe bem em câmeras e outros componentes de visão onde o espaço costuma ser muito limitado.

A classificação à prova d'água IP67 neste conector circular M12 protege a conexão Ethernet em ambientes industriais adversos. Os sistemas de visão mecânica são usados ​​em fábricas automotivas empoeiradas, linhas de processamento de alimentos úmidos e estações de inspeção externas. Um conector RJ45 padrão não sobreviveria a essas condições. Este conector de codificação M12 D veda efetivamente a umidade e a poeira. A classificação de 60 V e 4 A está muito acima do que a Ethernet realmente precisa. Os sinais da rede são de baixa tensão. A classificação alta significa simplesmente que o conector possui bom isolamento e contatos robustos. Os quatro pinos estão dispostos no padrão específico exigido pelo padrão de codificação D. As atribuições dos pinos correspondem ao esquema de fiação Ethernet. Os contatos banhados a ouro mantêm baixa resistência e boa integridade de sinal em altas frequências. Gigabit Ethernet requer conexões limpas porque a perda de sinal ou diafonia reduziria o rendimento. O acoplamento roscado fornece alívio de tensão que protege as conexões internas dos fios contra forças de tração. Um cabo solto não consegue mexer nos contatos porque a porca de acoplamento mantém tudo apertado.

O design de codificação D deste conector M12 é essencial para manter o desempenho da rede em ambientes industriais. A Ethernet padrão usa conectores RJ45 que não são à prova d'água e não travam com segurança. Este conector M12 resolve ambos os problemas. A codificação D usa as mesmas quatro posições de pinos do RJ45, mas em formato circular. A pinagem corresponde às atribuições de pares Ethernet padrão. Os pinos um e dois carregam um par de transmissão. Os pinos três e seis carregam o outro par de transmissão. Os mesmos pinos funcionam para transmissão e recepção porque a Gigabit Ethernet usa todos os quatro pares bidirecionalmente. Para aplicações de visão de máquina, isso significa que você pode executar protocolos Ethernet padrão como GigE Vision neste conector. A classificação IP67 permite que as câmeras sejam colocadas perto de estações de lavagem ou esteiras transportadoras externas. O invólucro é dimensionado para funcionar com cabos Ethernet padrão que possuem quatro pares trançados. O processo de terminação é semelhante ao de um plugue RJ45, mas o design M12 oferece proteção ambiental muito melhor.

A praticidade deste conector M12 de 4 núcleos com codificação D aparece no uso diário no chão de fábrica. Os técnicos de manutenção apreciam que ele combina apenas com receptáculos com código D. Eles não podem cometer o erro de conectar um cabo Ethernet a uma porta de sensor. O acoplamento roscado parece seguro quando apertado. Um quarto de volta após o aperto manual é suficiente para obter a vedação IP67 e um bom contato elétrico. O corpo do conector é compacto o suficiente para caber em câmeras e sensores pequenos. Para integradores de sistemas, isso significa gerenciamento mais fácil de cabos em braços robóticos e estações de visão móveis. A classificação de 60 V é irrelevante para sinais Ethernet, mas dá certeza de que o isolamento do conector é de boa qualidade. Os quatro pinos são projetados para aceitar as bitolas de fio normalmente usadas para cabeamento Ethernet industrial. Fios sólidos ou trançados funcionam. O estilo de terminação é compatível com ferramentas de terminação de campo padrão. Um técnico pode conectar um novo conector a um cabo em poucos minutos. Isso torna os reparos em campo e cabos de comprimento personalizado rápidos e simples.

A confiabilidade de longo prazo deste conector de 4 núcleos com codificação D M12 é essencial para o desempenho da rede de visão de máquina. Uma única conexão ruim em um link Gigabit Ethernet pode causar perda de pacotes, o que leva à queda de quadros ou imagens corrompidas. Os sistemas de visão dependem de um fluxo de dados consistente para tomar decisões de inspeção precisas. Este conector circular M12 evita esses problemas através de seus contatos de precisão e acoplamento robusto. Os quatro pinos mantêm uma força de contato consistente durante mudanças de temperatura e vibrações. A continuidade da blindagem através do invólucro do conector mantém a blindagem do cabo eficaz de ponta a ponta. Para integradores de visão industrial, isso significa menos retornos de chamada incômodos após o comissionamento do sistema. Para os proprietários das fábricas, isso significa uma inspeção mais confiável e com menos tempo de inatividade. Esteja você construindo um robô guiado por visão, um sistema de inspeção de superfície, um leitor de código de barras ou uma câmera inteligente, este conector de 4 pinos com codificação D M12 oferece a interface Ethernet industrial padrão. A combinação de codificação D com layout de quatro pinos, vedação IP67 e tamanho M12 torna-o a escolha certa para conexões Gigabit Ethernet em automação industrial.
