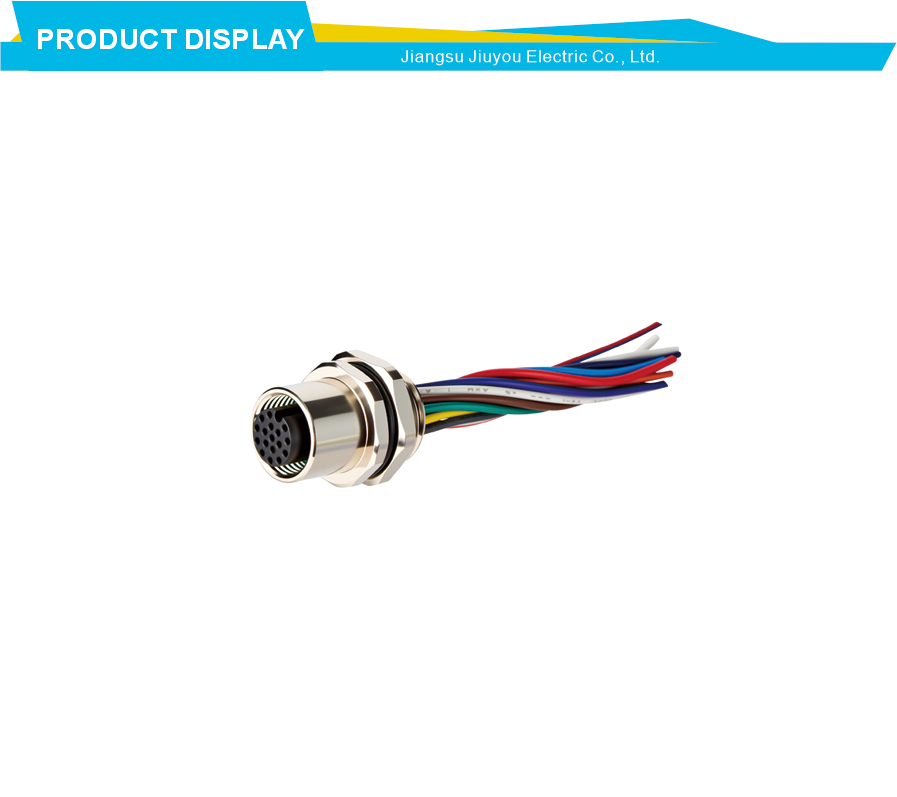

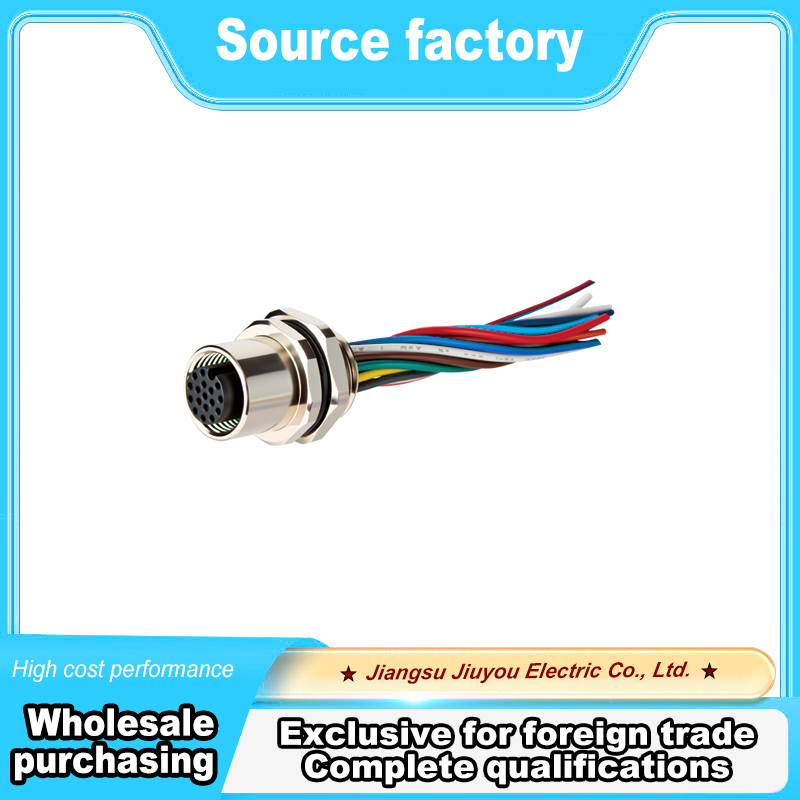

Interface de densidade máxima M12 17 núcleos

M12 um conector de codificação de 17 núcleos de ultra alta densidade para equipamentos semicondutores

Este conector de 17 núcleos com codificação M12 A pertence à nossa série de conectores circulares M12. Representa a densidade máxima possível dentro do tamanho padrão do invólucro M12. Colocar dezessete contatos em um conector tão pequeno requer engenharia de precisão. Os pinos são organizados em várias fileiras concêntricas para caber em todos eles. Este conector foi desenvolvido para equipamentos de última geração, como ferramentas de fabricação de semicondutores, onde o espaço é extremamente limitado, mas muitos sinais devem passar. Uma ferramenta semicondutora típica possui dezenas de sensores e atuadores agrupados em uma pequena área. Seria impossível usar conectores separados para cada sinal. Este conector M12 de 17 pinos resolve esse problema fornecendo dezessete caminhos de sinal em uma pequena interface. A codificação A garante a orientação correta do acoplamento. Dada a alta contagem de pinos, o alinhamento adequado é fundamental para evitar danos aos contatos delicados. O tamanho compacto permite que os projetistas de equipamentos coloquem mais pontos de E/S em um painel lotado. Para os fabricantes de equipamentos semicondutores, isso significa máquinas menores com mais funcionalidade.

A classificação à prova d'água IP67 deste conector circular M12 protege os dezessete contatos internos contra agentes de limpeza de salas limpas e exposição ambiental. As fábricas de semicondutores usam vários produtos químicos para processamento de wafer e limpeza de ferramentas. Um conector que não esteja devidamente vedado pode permitir que vapores corrosivos alcancem os contatos. Este conector M12 mantém os contaminantes longe dos caminhos do sinal. A classificação de 30 V e 1,5 A por pino é adequada para sinais de baixa potência comuns em equipamentos semicondutores. A maioria dos sensores em uma fábrica funciona com 24 Vcc ou menos. O consumo de corrente normalmente está na faixa de miliamperes. Este conector funciona bem dentro dos seus limites nominais. Os dezessete contatos independentes são cuidadosamente espaçados para evitar vazamento elétrico entre pinos adjacentes. Para medições de semicondutores sensíveis, esse isolamento é essencial. Uma pequena quantidade de diafonia pode corromper um sinal crítico. As superfícies banhadas a ouro resistem à oxidação, o que é importante para manter a baixa resistência de contato ao longo do tempo. As ferramentas semicondutoras funcionam durante anos sem serem desligadas. Os contatos devem permanecer confiáveis ​​durante toda a vida.

O design de densidade ultra-alta deste conector de 17 pinos com codificação M12 A requer um manuseio cuidadoso durante a montagem. Os pinos são muito pequenos e pouco espaçados. Você precisa de ferramentas de terminação adequadas e mão firme. Para os fabricantes que incorporam este conector em seus equipamentos, os benefícios superam em muito os cuidados de montagem necessários. Você obtém dezessete caminhos de sinal em um conector que ocupa muito pouco espaço no painel. Para equipamentos semicondutores, essa densidade permite mais sensores e atuadores no mesmo espaço da ferramenta. Uma aplicação típica pode usar esse conector para fazer a interface de um robô de manipulação de wafer com seu controlador. O robô precisa de vários sinais para detecção de aderência por feedback de posição e controle do motor. Este conector carrega todos eles. Sem esta solução de alta densidade, você poderá precisar de três ou quatro conectores separados. Isso consumiria espaço valioso no painel e aumentaria a complexidade da fiação. A classificação de 30 V é mais que suficiente para os sinais de baixa tensão usados ​​em ferramentas semicondutoras. A classificação de 1,5 A por pino cobre as modestas necessidades de corrente da maioria dos sensores e pequenos atuadores.

A versatilidade deste conector de 17 núcleos com codificação M12 A se estende além do equipamento semicondutor para outras aplicações de ponta. Dispositivos de imagens médicas utilizam-no para conectar vários conjuntos de sensores. Equipamentos de teste aeroespaciais utilizam-no para aquisição de dados de vários canais. Instrumentos de pesquisa o utilizam para interface com configurações experimentais complexas. Qualquer aplicação onde o espaço é limitado, mas são necessários muitos sinais, é candidata a este conector de dezessete pinos. O tamanho M12 permite que o conector caiba em dispositivos compactos onde conectores maiores não funcionariam. O acoplamento roscado garante que a conexão permaneça segura mesmo quando o equipamento for movido ou submetido a manutenção. Para fábricas de semicondutores, isso significa menos tempo de inatividade devido a conexões soltas. Os contatos banhados a ouro mantêm uma resistência estável ao longo de milhares de ciclos de acoplamento. As ferramentas semicondutoras não são conectadas e desconectadas diariamente, mas quando ocorre a manutenção, o conector ainda deve funcionar perfeitamente. A vedação IP67 também significa que você pode usar esse conector em áreas de processamento úmido de uma fábrica onde ocorrem respingos ocasionais.

A confiabilidade de longo prazo deste conector de ultra alta densidade com codificação M12 A de 17 núcleos é crítica para a fabricação de semicondutores. Uma única falha de conexão em uma ferramenta de fabricação de wafer pode desperdiçar milhões de dólares em produtos. Problemas de sinal intermitente são especialmente perigosos porque podem não aparecer durante os testes iniciais. Este conector circular M12 evita esses problemas através de seu design preciso e construção robusta. Os dezessete pinos são mantidos na posição exata por uma inserção de alta qualidade que mantém o alinhamento apesar dos ciclos térmicos. O acoplamento roscado mantém as duas metades firmemente unidas mesmo sob vibração de equipamentos próximos. Para os fabricantes de equipamentos semicondutores, isso significa menos chamadas de serviço de campo e maior confiança do cliente. Para os operadores de fábricas, isso significa rendimentos de produção mais previsíveis. Esteja você construindo um manipulador de wafer, uma ferramenta de deposição, um sistema de inspeção ou uma interface de teste, este conector de 17 pinos com codificação M12 A oferece a mais alta densidade disponível no formato M12. A combinação de dezessete pinos de vedação IP67 tamanho M12 e manuseio confiável de sinal torna-o a escolha para equipamentos de última geração onde cada milímetro de espaço no painel é importante.
