Porta de sinal de potência do codificador integrado

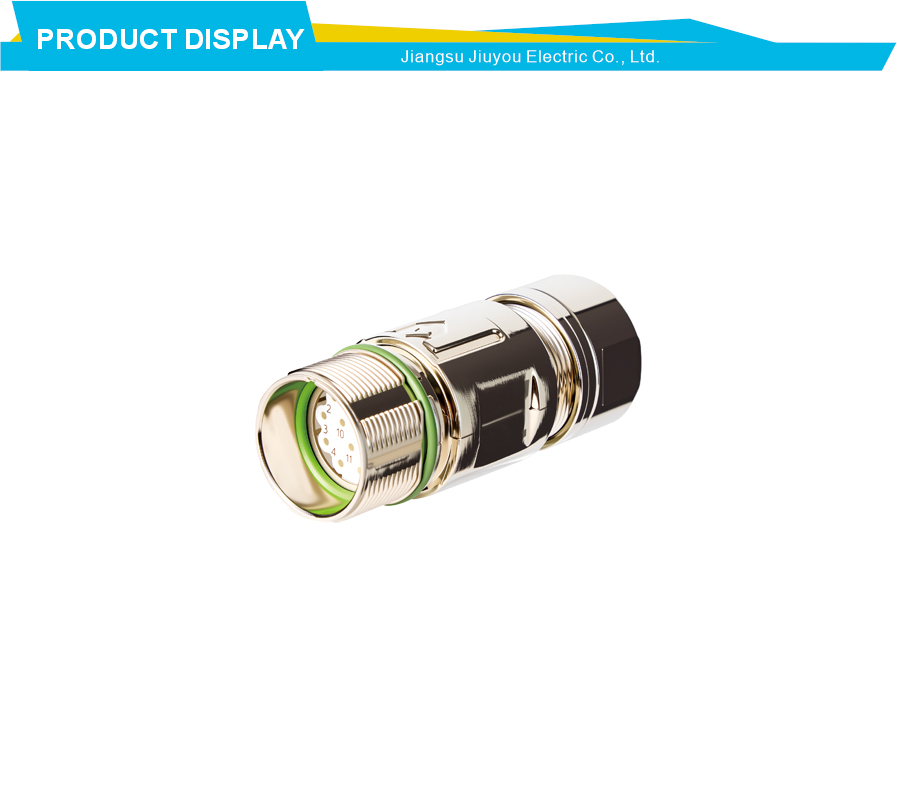

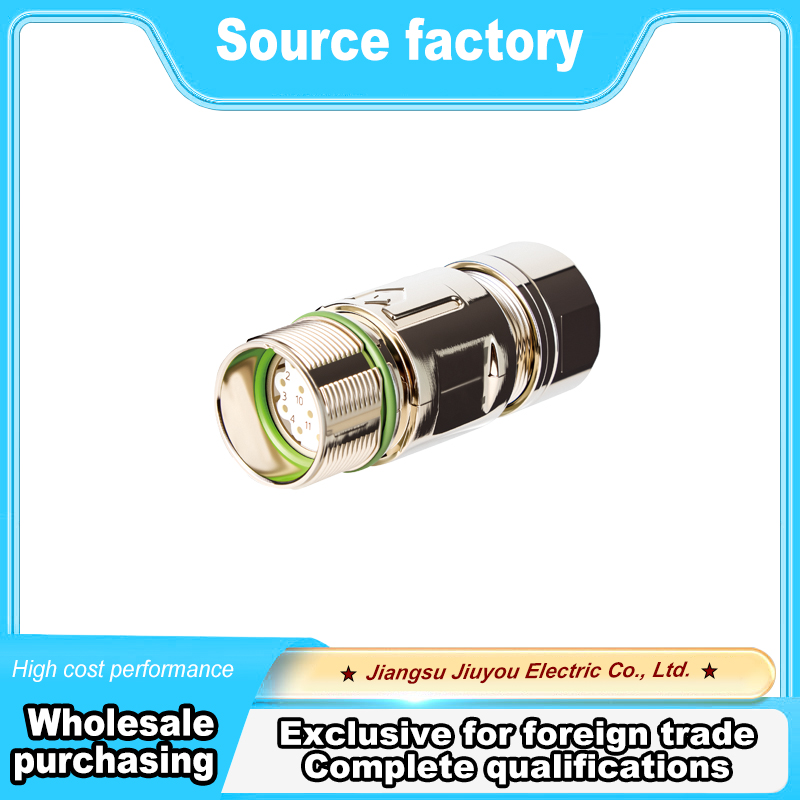

Conector híbrido de alimentação e sinal M23 de 12 núcleos para sistemas servo

Este conector híbrido M23 de 12 núcleos pertence à nossa série de conectores circulares M23. Ele foi projetado especificamente para sistemas servo onde tanto a potência do motor quanto os sinais de feedback do encoder devem passar por um único ponto de conexão. A configuração de doze pinos combina pinos de potência de alta corrente e pinos de sinal de baixo nível em uma interface compacta. Pinos maiores transportam potência de motor trifásico de até 20 amperes. Pinos menores carregam sinais do codificador, controle de freio e feedback do sensor térmico. Este design híbrido elimina a necessidade de cabos separados de alimentação e sinal em servomotores. Um cabo faz as duas tarefas. Para os construtores de linhas de automação, isso significa um gerenciamento mais simples de cabos em eixos móveis e braços robóticos. O tamanho M23 oferece espaço suficiente para isolamento adequado entre circuitos de alimentação e sinal. A blindagem metálica dentro do conector evita que as linhas de alta potência acoplem ruído às linhas de feedback sensíveis. Isto é fundamental para manter a qualidade do sinal do codificador em cabos longos. A classificação de 630 V suporta tensões de servo-drive padrão usadas em automação industrial.

A classificação à prova d'água IP67 neste conector circular M23 protege os contatos de energia e de sinal em ambientes de fábrica. As linhas de automação possuem névoa de líquido refrigerante, vapor de óleo e poeira. Um conector não selado permitiria que contaminantes causassem erros de sinal ou arco elétrico. Este conector híbrido M23 veda umidade e partículas de maneira eficaz. A classificação de 630 V e 20 A nos pinos de alimentação suporta servo motores de médio a grande porte, comuns em linhas de automação. Os pinos de sinal são classificados para baixa tensão e baixa corrente, típicas de interfaces de encoder. Os doze pinos estão dispostos com maior espaçamento entre os grupos de potência e de sinal. Essa separação física aumenta o isolamento elétrico. O acoplamento roscado fornece uma conexão segura que não se solta sob a vibração da máquina. Equipamentos de automação de alta velocidade tremem durante a operação. Um conector solto pode causar feedback intermitente do encoder ou perda de energia. A porca de acoplamento comprime uma junta de vedação que também atua como trava de vibração. O invólucro metálico fornece blindagem eletromagnética para os pinos de sinal sensíveis.

O design híbrido deste conector M23 de 12 núcleos é essencial para sistemas servo modernos. As instalações servo tradicionais usam um cabo para alimentação do motor e um cabo separado para realimentação do encoder. Isso requer dois conectores no motor e dois cabos passando por suportes de cabos. A abordagem híbrida reduz isso a um conector e um cabo. Para projetistas de linhas de automação, isso economiza espaço nas cadeias de cabos e reduz o tempo de instalação. Os pinos de alimentação são dimensionados para suportar a corrente total do motor sem superaquecimento. Os pinos de sinal são projetados para manter impedância consistente para sinais limpos do codificador. A blindagem interna separa a seção de alimentação da seção de sinal dentro do corpo do conector. Isto evita o acoplamento capacitivo do ruído de comutação das linhas de energia nas linhas de feedback. Para os fabricantes de servoacionamentos, isso significa uma comunicação mais confiável do encoder em velocidades mais altas. A corrente nominal de 20A suporta servomotores típicos usados ​​em transportadores de máquinas pick and place e linhas de montagem. A classificação de tensão de 630 V fornece margem para sistemas de 400 V e 480 V.

A praticidade deste conector híbrido M23 de 12 núcleos aparece no uso diário em linhas de produção automatizadas. Os técnicos de manutenção apreciam que um cabo administre tanto a alimentação quanto o feedback. Isso simplifica a solução de problemas porque há menos conexões para verificar. O conector trava positivamente e fornece feedback tátil claro quando apertado. Os pinos de alimentação maiores são facilmente distinguíveis dos pinos de sinal menores, evitando erros de fiação. O corpo do conector foi projetado para aceitar bitolas de fios mistos usados ​​em cabos servo. Fios mais grossos para alimentação do motor e fios mais finos para sinais do codificador. O estilo de terminação utiliza contatos crimpados que criam conexões confiáveis ​​para circuitos de potência e de sinal. Um técnico treinado pode montar um novo conector em cerca de vinte minutos. O conector também está disponível em versões de ângulo reto para espaços apertados dentro de gabinetes de máquinas. Para integradores de sistemas, isso significa roteamento de cabos mais limpo em máquinas multieixos.

A confiabilidade de longo prazo deste conector híbrido M23 de 12 núcleos é crítica para o tempo de atividade da produção automatizada. Uma falha na conexão de um servo motor pode interromper toda uma linha de montagem. Os conectores híbridos têm mais pontos potenciais de falha do que os conectores de alimentação simples, mas a conveniência supera a complexidade. Este conector circular M23 evita modos de falha comuns através de seu design robusto. Os pinos de alimentação utilizam grandes superfícies de contato que resistem ao superaquecimento. Os pinos de sinal usam revestimento de ouro que resiste à corrosão. A blindagem interna evita o acoplamento de ruído que pode causar erros no codificador. A vedação IP67 mantém os contaminantes longe de todos os contatos. Para os construtores de linhas de automação, isso significa menos falhas de cabos em eixos móveis. Para os proprietários das fábricas, isso significa uma produção mais confiável, com menos paradas não planejadas. Esteja você construindo uma máquina pick and place, uma linha de embalagem, uma célula de trabalho robótica ou um transportador de montagem, este conector híbrido M23 de 12 núcleos oferece uma interface compacta e integrada de alimentação e feedback para servomotores.
