Porta de alimentação anti-interferência de equipamento de última geração

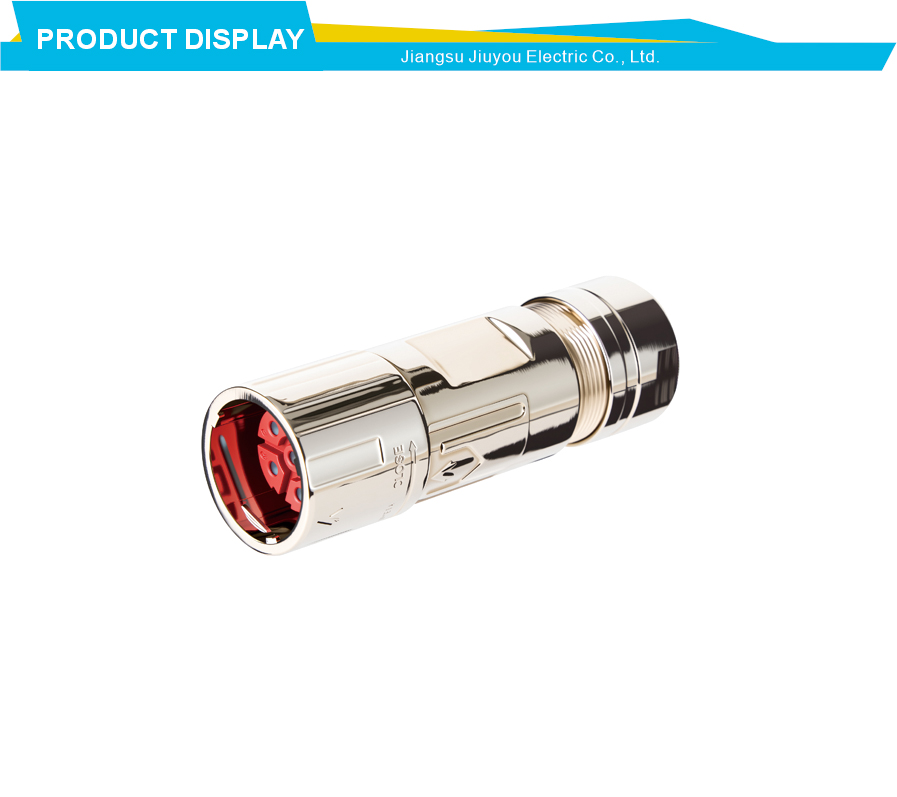

Conector servo M23 de 6 núcleos para equipamentos de última geração e máquinas de precisão

Este servo conector M23 de 6 núcleos pertence à nossa série de conectores circulares M23. Ele foi projetado especificamente para servomotores de alta tecnologia e máquinas de precisão onde o fornecimento confiável de energia e a imunidade a ruídos são essenciais. A configuração de seis pinos atende às necessidades de potência e feedback dos sistemas servo modernos. Três pinos maiores transportam a potência do motor trifásico. Dois pinos menores carregam o freio ou o circuito do freio de retenção. Um pino serve como aterramento protetor. Esta pinagem corresponde ao esquema de conexão padrão do servo motor usado pelos principais fabricantes de inversores. O tamanho M23 é maior que M12 e M16, proporcionando mais espaço para maior capacidade de corrente. A carcaça metálica fornece excelente blindagem eletromagnética, essencial para aplicações servo. Os servodrives usam modulação por largura de pulso que gera ruído elétrico. Sem a proteção adequada, esse ruído pode interferir nos sinais de feedback e causar erros de posicionamento. Este conector M23 mantém o ruído onde ele pertence, dentro da blindagem do cabo.

A classificação à prova d'água IP67 neste conector circular M23 protege a conexão servo em ambientes industriais agressivos. Equipamentos de última geração são frequentemente usados ​​em oficinas mecânicas com lascas de metal e poeira em spray de refrigerante. Um conector não selado falharia rapidamente nessas condições. Este conector M23 veda contaminantes de forma eficaz. A classificação de 630 V e 20 A atende aos requisitos de energia de servo motores de médio a grande porte. Muitos servos industriais funcionam em sistemas trifásicos de 400 V ou 480 V CA. Este conector lida com esses níveis com boa margem de segurança. A blindagem metálica se conecta através do invólucro do conector, proporcionando aterramento contínuo do inversor ao motor. Isto reduz a interferência eletromagnética, que é crítica para manter a qualidade do sinal do codificador. Os seis pinos estão dispostos em um padrão que evita o acoplamento incorreto. O acoplamento roscado fornece uma conexão segura que não se solta sob a vibração da máquina. Centros de usinagem de alta velocidade e roteadores CNC tremem durante a operação. Um conector de alimentação solto causaria arcos e possíveis falhas na unidade.

O forte design anti-interferência deste conector M23 de 6 núcleos é essencial para aplicações de servo de precisão. Os sistemas servo dependem de sinais de feedback limpos de codificadores ou resolvedores para manter um controle de posição preciso. O ruído elétrico dos cabos de alimentação pode acoplar-se às linhas de realimentação se o conector não fornecer blindagem adequada. Este conector M23 usa um invólucro de metal que cria uma gaiola de Faraday ao redor dos contatos internos. A blindagem é conectada à trança do cabo em ambas as extremidades, criando um caminho contínuo de baixa impedância até o terra. Isso mantém o ruído de comutação do servoconversor longe das linhas de sinal sensíveis. Para fabricantes de equipamentos de ponta, isso significa movimento mais suave e posicionamento mais preciso. A corrente nominal de 20A suporta servomotores de até vários quilowatts. A tensão nominal de 630 V fornece margem para sistemas de 400 V e 480 V comuns em máquinas industriais. A carcaça metálica também proporciona resistência mecânica para aplicações com flexão frequente de cabos.

A praticidade deste servo conector M23 de 6 núcleos aparece no uso diário em máquinas de última geração. Os técnicos de manutenção apreciam que o conector trava com segurança e fornece feedback tátil claro quando apertado. A porca de acoplamento metálica possui uma superfície serrilhada para uma boa aderência mesmo com mãos oleosas. O corpo do conector é dimensionado para fios de bitola maior usados ​​em cabos de potência servo. Doze ou quatorze fios AWG cabem facilmente nos terminais. O estilo de terminação utiliza contatos de crimpagem que criam conexões estanques a gás e resistentes à vibração. Um técnico treinado pode montar um novo conector em cerca de quinze minutos. O conector também está disponível em versões de ângulo reto para espaços apertados dentro de gabinetes de máquinas. Para integradores de sistemas, isso significa opções de roteamento flexíveis em servoeixos complexos. A interface M23 é reconhecida pelas principais marcas de servoconversores como padrão para conexões de potência de motores. Essa intercambialidade significa que os usuários finais podem adquirir cabos de vários fornecedores.

A confiabilidade de longo prazo deste servo conector M23 de 6 núcleos é crítica para o tempo de atividade de equipamentos de última geração. Uma falha na conexão do servo pode fazer com que a máquina pare no meio do ciclo, potencialmente danificando a peça de trabalho ou a ferramenta. Problemas de conexão intermitente são especialmente difíceis de diagnosticar porque a falha só pode aparecer sob carga pesada ou em determinadas temperaturas operacionais. Este conector circular M23 evita esses problemas através de sua construção metálica robusta e blindagem eficaz. Os seis pinos são mantidos em alinhamento preciso por um isolador de alta qualidade que resiste à deformação. O invólucro de metal fornece proteção mecânica e blindagem EMI. A vedação IP67 mantém os contaminantes longe dos contatos durante anos de serviço. Para fabricantes de equipamentos de última geração, isso significa menos chamadas de serviço de campo devido a problemas de conexão. Para os proprietários de máquinas, isso significa uma produção mais confiável, com menos paradas não planejadas. Esteja você construindo um centro de usinagem CNC, um braço robótico, uma prensa de alta velocidade ou uma máquina de embalagem, este servo conector M23 de 6 núcleos oferece uma interface de energia confiável para servo motores em aplicações industriais exigentes.
