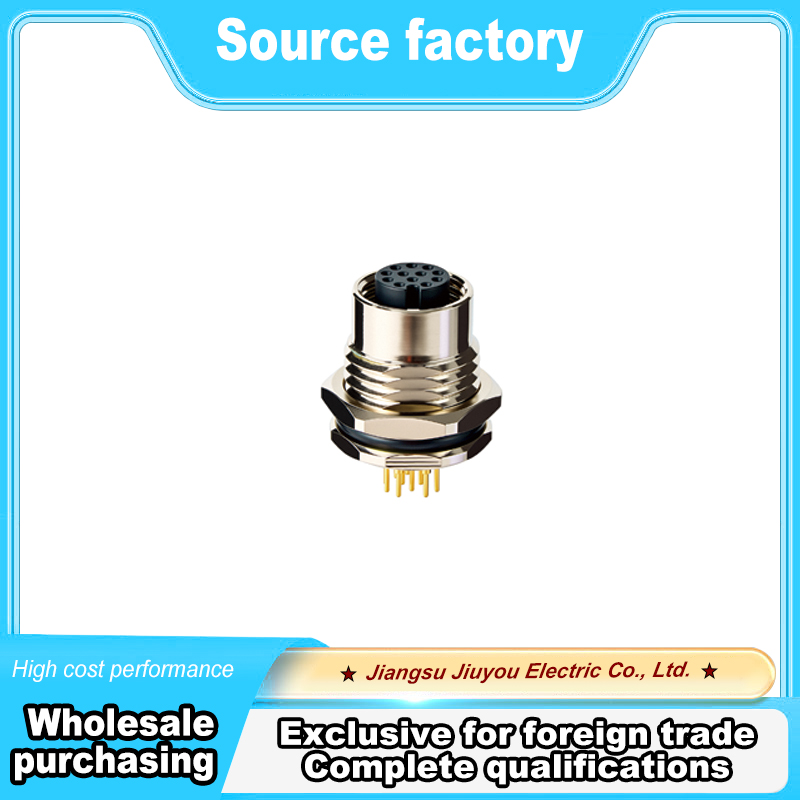

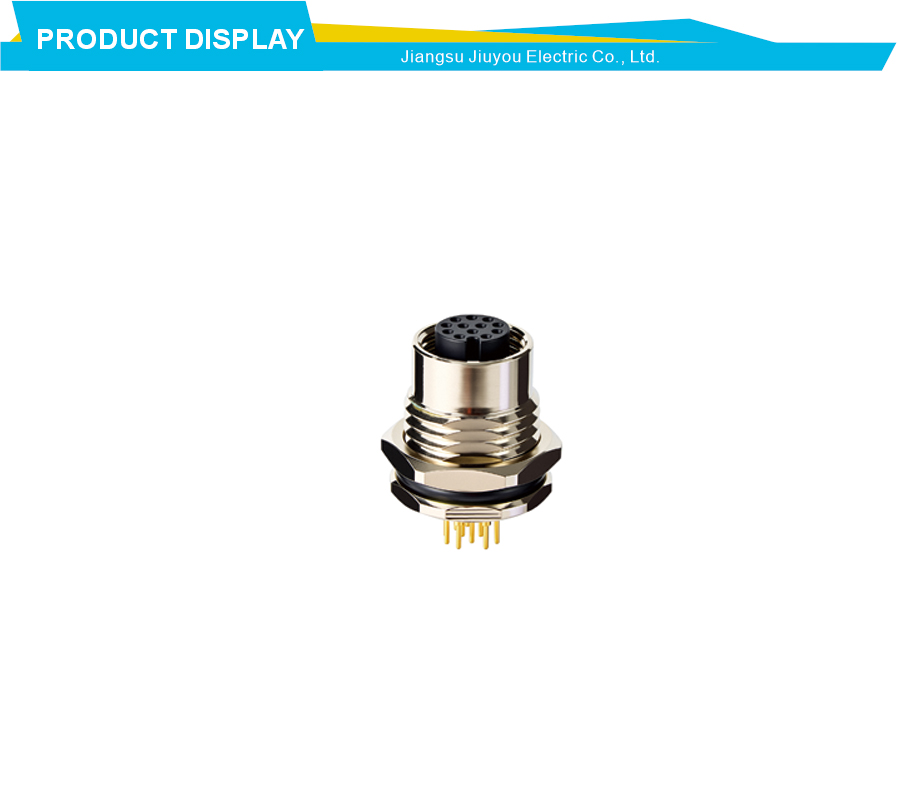

Conector de extremidade de placa tipo solda de montagem PCB M12 para controlador de equipamento de automação

Este conector de extremidade de placa de montagem PCB M12 pertence à nossa série de conectores de montagem em painel. Ele foi projetado especificamente para soldagem direta em placas de circuito impresso dentro de controladores de equipamentos de automação e dispositivos industriais. Ao contrário das versões de montagem em painel que passam através de uma parede de gabinete, este conector de extremidade da placa fica inteiramente na PCB. Você o solda na placa e, em seguida, outros cabos M12 são conectados diretamente ao dispositivo pelo lado de fora. Isso elimina a necessidade de chicotes elétricos internos entre o conector e a placa de circuito. Para projetistas de equipamentos de automação, isso significa layouts internos mais limpos e menos etapas de montagem. O tamanho M12 é compacto o suficiente para placas controladoras lotadas. O conector suporta configurações de três a doze núcleos, cobrindo a maioria das necessidades de comunicação e atuadores de sensores. Os pinos de solda são projetados para montagem em furo passante, o que fornece forte retenção mecânica na PCB. Isto é importante para equipamentos que enfrentam vibrações de máquinas próximas.

O design de montagem em PCB deste conector de montagem em painel fornece uma interface confiável entre cabos externos e circuitos internos. Os pinos de solda são espaçados em passo padrão de 2,54 mm, correspondendo aos padrões típicos de furos de PCB. A caixa de plástico é feita de material de alta temperatura que resiste aos processos de soldagem por onda e refluxo. Para fabricantes de equipamentos de automação isso significa que o conector pode ser colocado por máquinas de inserção automática junto com outros componentes. As opções de três a doze núcleos permitem que a mesma família de conectores atenda a funções diferentes. Uma versão de três pinos pode transportar energia e sinal do sensor. Uma versão de doze pinos pode transportar múltiplas linhas IO analógicas ou digitais. Os pinos de contato são banhados a ouro para resistir à oxidação e manter baixa resistência durante a vida útil do equipamento. O acoplamento roscado no lado correspondente aceita plugues de cabo M12 padrão. Quando um cabo externo é conectado, a conexão é segura e não vibrará.

A capacidade de conexão interna deste conector de montagem PCB M12 simplifica o design no nível da placa. Em vez de passar os fios de um soquete de montagem em painel até a PCB, você monta esse conector diretamente na placa. O cabo externo é conectado diretamente à placa. Isto reduz o trabalho de montagem e elimina possíveis pontos de falha na fiação interna. Para os fabricantes de controladores, isso significa produção mais rápida e maior confiabilidade. Os pinos de solda estão dispostos em um padrão circular que corresponde à pinagem M12. O pino um normalmente é marcado na caixa para orientação correta. A caixa de plástico possui um perfil baixo que não bloqueia os componentes próximos. Você pode colocar outras peças como capacitores, resistores ou LEDs bem próximos ao conector. O tamanho M12 é padrão em toda a indústria de automação. Qualquer cabo M12 padrão será compatível com este conector de extremidade da placa. Essa intercambialidade é valiosa para usuários finais que já utilizam cabos M12 em suas instalações.

A praticidade deste conector de montagem PCB M12 aparece na fabricação de equipamentos de automação. Os trabalhadores da linha de montagem apreciam que o conector alimente os processos padrão de montagem de PCB. Os pinos de solda são coplanares, o que garante uma boa formação da junta de solda durante a soldagem por onda. A caixa de plástico é resistente aos solventes de limpeza utilizados após a soldagem. Para os projetistas de equipamentos, isso significa qualidade consistente em todas as séries de produção. O conector está disponível nas versões vertical de 180 graus e ângulo reto de 90 graus. A versão vertical possui a saída do cabo perpendicular à placa. A versão em ângulo reto possui a saída do cabo paralela à superfície da placa. Essa flexibilidade permite que os projetistas otimizem o layout da placa com base no formato do gabinete e nas necessidades de roteamento dos cabos. O conector também vem com ou sem opções de blindagem, dependendo dos requisitos de EMI.

A confiabilidade de longo prazo deste conector de montagem PCB M12 é crítica para o tempo de atividade do equipamento de automação. Uma junta de solda com falha na placa pode causar problemas de conexão intermitentes que são difíceis de diagnosticar. Este conector para montagem em painel evita esses problemas por meio de seu design de furo passante. Os pinos de solda passam pela PCB e são soldados no lado oposto. Isso cria uma forte ligação mecânica que resiste à vibração. A caixa de plástico possui espaçadores que evitam que resíduos de fluxo sejam absorvidos pela área de contato. Os contatos banhados a ouro mantêm baixa resistência durante muitos ciclos de acoplamento. Para os fabricantes de equipamentos de automação, isso significa menos falhas de campo relacionadas às conexões no nível da placa. Para os proprietários de fábricas, isso significa equipamentos mais confiáveis, com menos tempo de inatividade não planejado. Esteja você construindo um PLC, um controlador de movimento, uma placa de controle de robô ou um computador industrial, este conector de extremidade de placa tipo solda para montagem em PCB M12 oferece uma interface interna compacta e confiável entre cabos M12 externos e sua placa de circuito.
