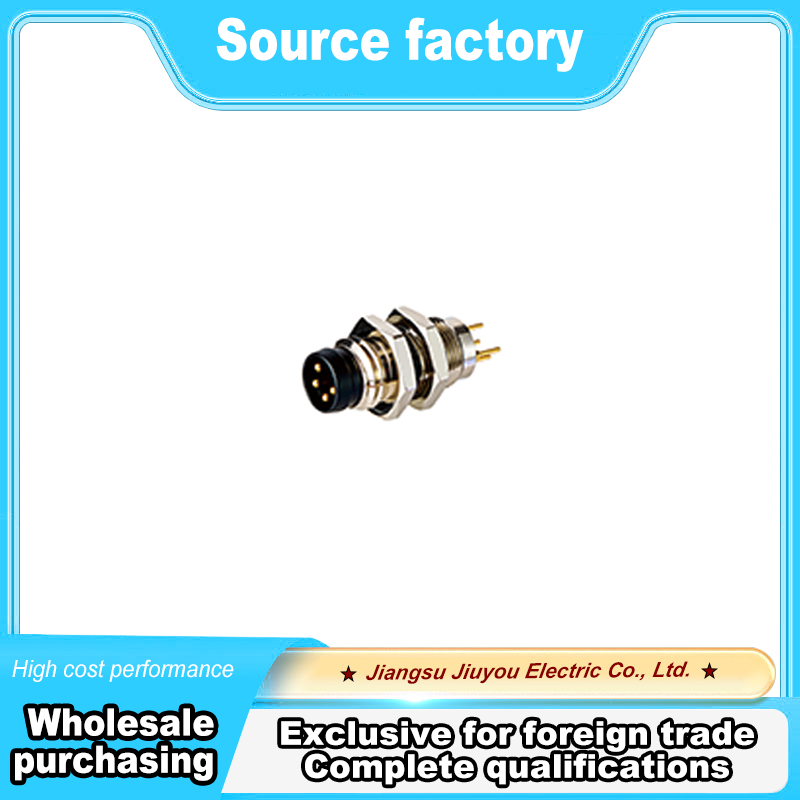

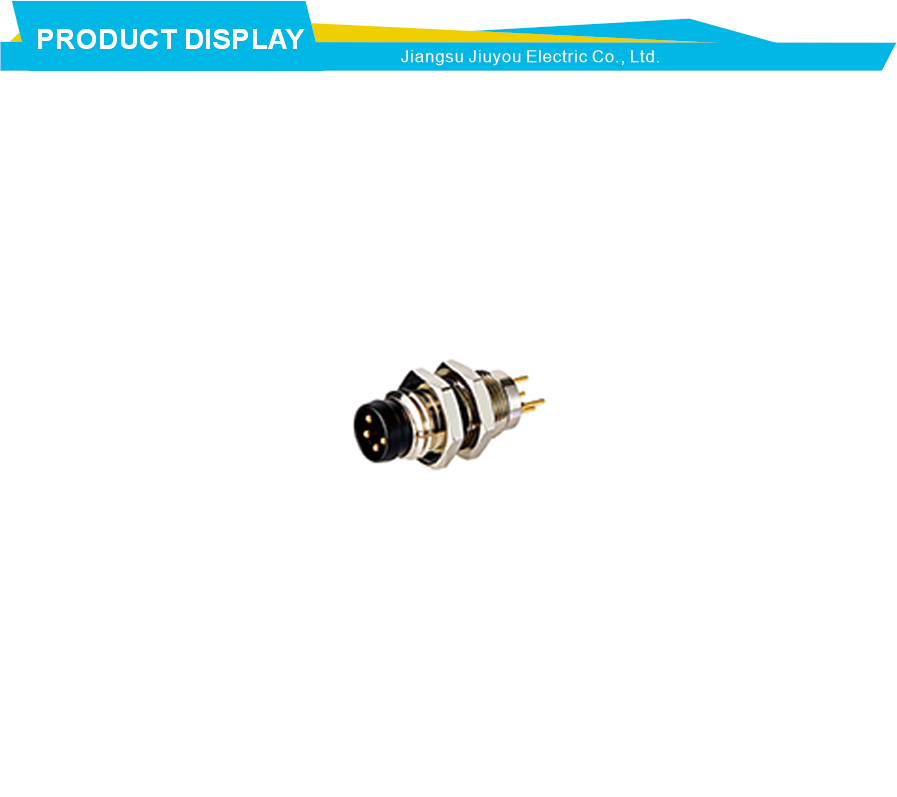

Soquete PCB de ângulo reto M8

Conector de montagem PCB M8 para placas-mãe industriais incorporadas

Este conector de montagem PCB M8 pertence à nossa série de conectores circulares M8. É feito para soldagem direta em placas de circuito impresso dentro de controles industriais e sistemas embarcados. Ao contrário das versões de montagem em painel que necessitam de um cabo separado, este conector de extremidade da placa torna-se parte da própria placa de circuito. Você o solda no PCB e depois outros cabos M8 são conectados diretamente ao seu dispositivo. Isso economiza espaço dentro do gabinete porque você não precisa de um chicote elétrico interno. O tamanho compacto do M8 cabe bem em placas-mãe industriais lotadas, onde cada milímetro quadrado conta. Muitos projetistas de sistemas embarcados lutam para encaixar todas as portas IO necessárias em uma pequena placa de controle. Usar conectores de tamanho grande os forçaria a aumentar o tamanho da placa ou a deixar de fora algumas funções. Este conector PCB M8 resolve esse problema com seu tamanho reduzido. Você pode colocar vários deles lado a lado em uma placa de tamanho padrão. As opções de orientação de 90 graus e 180 graus oferecem flexibilidade na forma como o cabo correspondente sai do seu equipamento. Versões em ângulo reto funcionam bem quando a placa fica próxima à parede do gabinete. Versões verticais retas são melhores quando a placa tem espaço aberto acima dela.

O design de montagem PCB deste conector circular M8 suporta configurações de três a oito núcleos. Os sinais de sensores básicos precisam de apenas três ou quatro pinos, enquanto dispositivos mais complexos podem precisar de seis ou oito. O layout dos pinos segue a codificação padrão M8 A, comum na automação de fábrica. Isso significa que sua placa funcionará com conjuntos de cabos M8 prontos para uso de muitos fornecedores. Os terminais de solda são projetados para montagem em furo passante, o que cria uma forte ligação mecânica entre o conector e a placa. Isto é importante para equipamentos industriais que enfrentam vibrações de máquinas próximas. Um conector de montagem em superfície pode quebrar suas juntas de solda com o tempo, mas esta versão com furo passante mantém-se muito melhor. Os pinos de contato são espaçados para evitar curtos-circuitos acidentais durante a soldagem por onda ou manual. Para montagem de produção, este conector PCB M8 pode ser colocado por máquinas de inserção automática junto com outros componentes. Isso mantém seu processo de fabricação simples e consistente. O material da carcaça suporta temperaturas de soldagem padrão sem derreter ou deformar.

As opções de orientação neste conector de montagem PCB M8 ajudam você a projetar layouts internos mais limpos. A versão em ângulo reto de 90 graus tem a saída do cabo paralela à superfície da placa. Isso é útil quando o seu gabinete é fino como um PC de tela plana ou um terminal portátil. O cabo passa ao longo da placa e sai por uma abertura na parede lateral. A versão reta de 180 graus tem o cabo saindo perpendicularmente à placa. Isso funciona melhor quando a placa fica próxima à parte inferior de um gabinete profundo, com espaço acima para o cabo dobrar. Ambas as versões possuem as mesmas opções de contagem de pinos e características elétricas. A escolha é puramente mecânica com base no formato da caixa e nas necessidades de roteamento dos cabos. Para integradores de sistemas, essa flexibilidade significa que um projeto de placa pode se adequar a vários estilos de gabinete usando diferentes orientações de conector. Você não precisa redesenhar a PCB só porque o cliente deseja uma direção de saída de cabo diferente. O tamanho compacto M8 também permite colocar conectores mais próximos da borda da placa, onde o espaço é apertado. Isto encurta o comprimento do traço interno, o que pode melhorar a qualidade do sinal para entradas analógicas sensíveis ou sinais digitais rápidos.

A durabilidade deste conector final da placa PCB M8 vem de sua construção robusta com furo passante. Uma vez soldado, o conector permanece firmemente conectado ao PCB durante anos de conexão e desconexão de cabos. Os técnicos de campo às vezes puxam os cabos em um ângulo que sobrecarrega o conector de montagem da placa. Um conector fraco pode arrancar as almofadas ou quebrar as juntas de solda. Este conector M8 mantém-se melhor porque os pinos do furo passante se ancoram profundamente na placa. A caixa de plástico também possui um perfil baixo que não bloqueia os componentes próximos. Para projetistas de sistemas embarcados, isso significa que você pode colocar outras peças, como capacitores, resistores ou LEDs, muito próximas do conector, sem interferência. A família de conectores M8 inclui codificações AB e D, mas para IO de uso geral em placas-mãe industriais, a codificação A é a escolha padrão. A classificação IP67 listada em nossas palavras-chave de categoria se aplica a toda a família de conectores circulares M8, mas observe que a versão para montagem em PCB por si só não fornece vedação do painel. Você precisa de uma vedação adequada no invólucro onde o conector passa pela parede do invólucro.

A confiabilidade de longo prazo deste conector PCB M8 reduz falhas de campo para fabricantes de equipamentos. Um conector quebrado em uma placa de controle geralmente significa a substituição de toda a placa, o que é caro tanto para o fornecedor quanto para o cliente. Este conector circular M8 evita esse problema através de seu design mecânico sólido. Os contatos banhados a ouro resistem à oxidação e mantêm baixa resistência durante muitos ciclos de acoplamento. Os pinos soldados não se soltam sob vibração porque são fixados no lugar pelo cilindro do orifício passante. Para construtores de PCs industriais e fabricantes de sistemas embarcados, este conector de montagem PCB M8 oferece uma maneira compacta e confiável de trazer interfaces M8 para suas placas. Não possui a vedação à prova d'água de uma versão para montagem em painel, mas essa não é sua função. Sua função é fornecer um ponto de conexão robusto no nível da placa que sobreviva ao processo de montagem e a anos de uso em campo. Esteja você projetando um novo controlador industrial, uma placa de controle robótica ou um computador integrado personalizado, este conector de extremidade da placa M8 oferece uma interface M8 padrão em um pacote pequeno que economiza espaço. A escolha da orientação de 90 ou 180 graus e de três a oito pinos oferece flexibilidade de design sem forçá-lo a aprender um novo sistema de conectores.
