Conector multicanal de controle complexo

Conector de sinal de alta densidade de núcleo M16 12 para controle industrial complexo

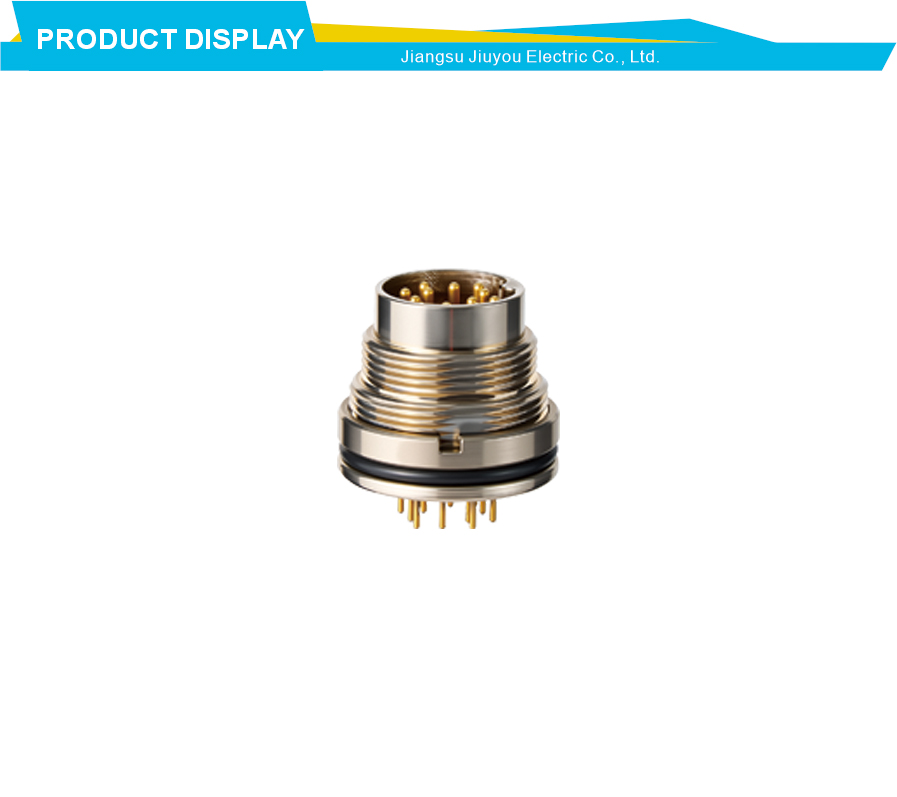

Este conector M16 de alta densidade de 12 núcleos pertence à nossa série de conectores circulares M16. Ele foi projetado especificamente para sistemas de controle industrial complexos onde muitas linhas de sinal devem passar por um único ponto de conexão. A configuração de doze pinos inclui mais circuitos no tamanho do shell M16 do que as versões padrão de 4 ou 7 núcleos. Este design de alta densidade permite conectar doze sinais separados de baixa potência usando apenas um cabo e uma abertura de painel. Para os construtores de sistemas de automação, isso significa uma fiação mais simples em equipamentos com muitos sensores ou pontos IO. Uma aplicação típica pode usar este conector para fazer interface com um banco de oito sensores analógicos mais quatro sinais digitais. Sem esta opção de alta densidade seriam necessários dois ou três conectores separados. Isso ocuparia mais espaço no painel e exigiria mais manuseio durante a instalação. O tamanho M16 é maior que o M12, mas ainda assim compacto o suficiente para gabinetes de controle lotados. A blindagem protege sinais sensíveis contra ruído elétrico. A vedação IP67 impede a entrada de poeira e umidade em ambientes de fábrica.

A classificação à prova d’água IP67 deste conector circular M16 protege os diversos contatos internos contra contaminação ambiental. Sistemas de controle complexos são frequentemente instalados perto de linhas de produção onde estão presentes vapor de óleo e poeira do líquido refrigerante. Um conector de alta densidade não selado permitiria que contaminantes causassem vazamento de sinal ou falhas intermitentes. Este conector M16 de 12 núcleos veda umidade e partículas de maneira eficaz. A classificação de tensão do sinal cobre níveis típicos de controle industrial, incluindo 24 Vcc para entradas e saídas discretas. Sinais analógicos de baixa tensão, como loops de 4 a 20 miliamperes ou saídas de sensores de 0 a 10 volts, também funcionam bem através deste conector. Os 12 pinos estão dispostos em um padrão compacto que mantém espaçamento adequado para evitar diafonia. A conexão da blindagem passa pelo invólucro metálico, proporcionando aterramento contínuo do cabo ao dispositivo. Isto reduz a interferência eletromagnética, que é especialmente importante para sinais analógicos e de comunicação. Para engenheiros de automação, isso significa integridade confiável do sinal em todos os doze canais.

O design de alta densidade deste conector M16 de 12 núcleos apresenta algumas considerações práticas para os usuários. Os pinos são menores e mais próximos do que nos conectores M16 de baixa densidade. Isso significa que você precisa de ferramentas de terminação apropriadas e de alguns cuidados durante a montagem. Os benefícios superam a dificuldade de montagem para aplicações de controle complexas. Você obtém doze caminhos de sinal em um conector que ocupa relativamente pouco espaço no painel. A blindagem é essencial para manter a qualidade do sinal em ambientes industriais eletricamente ruidosos. Acionamentos de motores e equipamentos de soldagem geram interferências que podem corromper sinais sensíveis. Este conector M16 fornece um caminho blindado que rejeita ruídos externos. Os doze contatos independentes são eletricamente isolados uns dos outros com boa rigidez dielétrica. Para medições sensíveis, esse isolamento evita que um canal vaze para outro. As superfícies banhadas a ouro resistem à oxidação, o que é importante para manter a baixa resistência de contato em sinais de baixa tensão. Um pouquinho de corrosão em um contato pode adicionar resistência suficiente para distorcer um circuito de 4 a 20 miliamperes ou uma leitura de termopar.

A praticidade deste conector M16 de alta densidade com 12 núcleos aparece em equipamentos de automação complexos. Racks de aquisição de dados de sistemas de teste e painéis de controle personalizados geralmente precisam de muitos canais de sinal em uma área pequena. Este conector M16 permite que os engenheiros transmitam vários sinais através de uma única abertura de painel. O acoplamento roscado fornece uma conexão segura que não se soltará sob vibração normal. O invólucro metálico também fornece proteção mecânica para os pinos densamente compactados. Para os integradores de sistemas, isso significa um gerenciamento de cabos mais limpo e menos penetrações em anteparas. O conector está disponível nas versões para montagem em cabo e montagem em painel. Os técnicos de campo apreciam que o conector trava positivamente e fornece feedback tátil claro quando apertado. A configuração de doze pinos suporta uma ampla variedade de tipos de sinais. Entradas discretas de interruptores de limite. Saídas discretas para luzes indicadoras. Entradas analógicas de sensores de pressão ou temperatura. Saídas analógicas para válvulas proporcionais. Linhas de comunicação como RS485 ou barramento CAN. Essa flexibilidade torna o conector útil para diversos cenários de automação.

A confiabilidade a longo prazo deste conector M16 de alta densidade com 12 núcleos é crítica para sistemas de controle complexos. Uma única conexão ruim em um cabo multisinal pode causar problemas misteriosos e intermitentes que são muito difíceis de diagnosticar. Um canal pode falhar apenas quando a máquina aquece ou quando outro dispositivo é ligado. Este conector circular M16 evita esses problemas através de seu design de contato de precisão e blindagem eficaz. Os doze pinos são mantidos em alinhamento exato por um isolador de alta qualidade que resiste à deformação. A continuidade da blindagem do cabo ao dispositivo garante que ruído externo não entre nos caminhos do sinal. A vedação IP67 mantém os contaminantes longe dos contatos durante anos de serviço. Para os fabricantes de sistemas de automação, isso significa menos chamadas de serviço de campo devido a problemas de conexão. Para os proprietários das fábricas, isso significa um controle mais confiável com menos tempos de inatividade não planejados. Esteja você construindo um sistema de aquisição de dados, uma bancada de teste, um painel de controle personalizado ou uma célula de automação industrial, este conector M16 de alta densidade de 12 núcleos oferece uma interface compacta de múltiplos sinais para aplicações de controle complexas.
