M12 X que codifica o cabo da visão por máquina 10G

M12 X que codifica o conector de CAT6A 10 Gigabit para a visão de máquina da visão de GigE

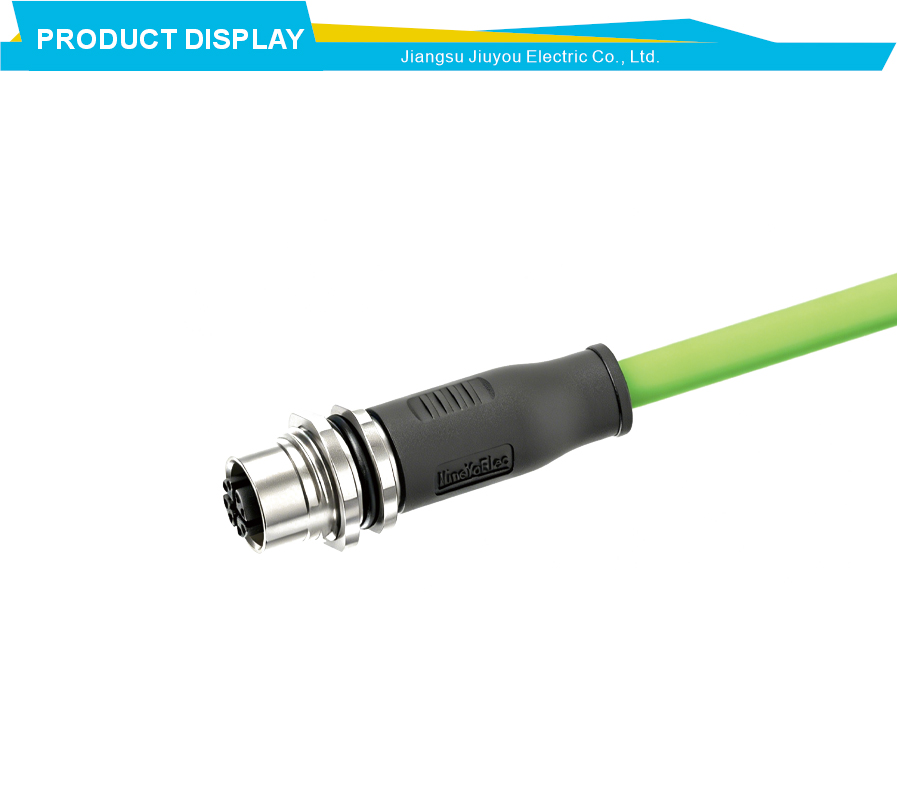

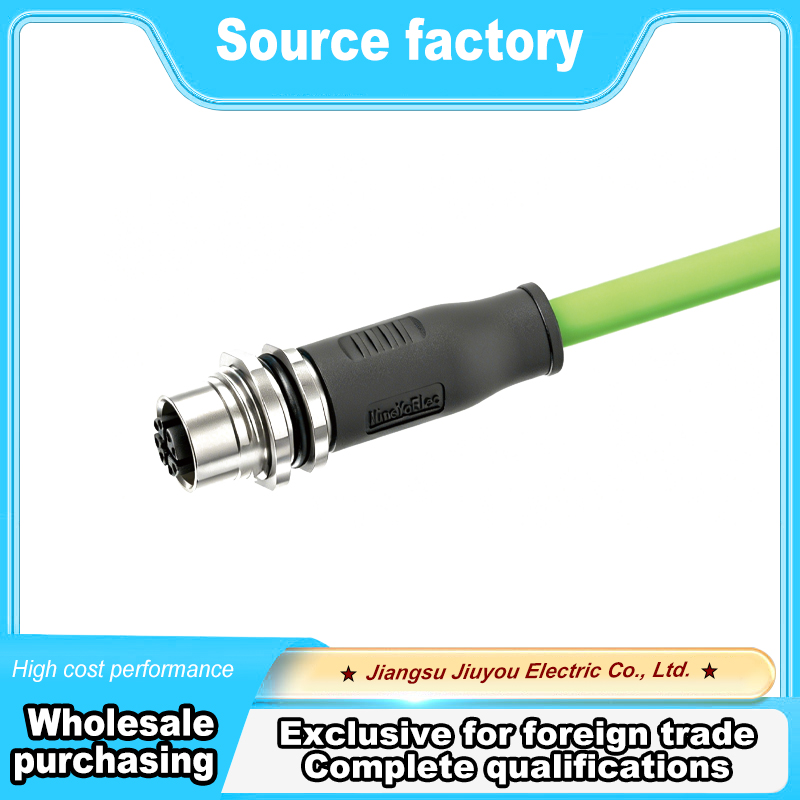

Este conector M12 X com codificação CAT6A 10 Gigabit pertence à nossa série de conectores circulares M12. Ele foi projetado especificamente para sistemas de visão mecânica GigE Vision, onde os dados de imagem em alta velocidade devem viajar da câmera para o processador. A configuração de codificação X de oito pinos suporta cabeamento 10GBASE T sobre CAT6A, fornecendo largura de banda de 10 Gbps. Quatro pares trançados blindados transportam dados simultaneamente em frequências muito altas. Para engenheiros de visão industrial, este conector de codificação M12 X fornece a largura de banda necessária para câmeras de alta resolução. Um link 10G pode transportar vários fluxos de vídeo não compactados de sensores 4K ou 8K. A codificação X é um padrão mais recente projetado para lidar com os requisitos de integridade de sinal da Ethernet 10G. Ele evita o acoplamento incorreto com conectores codificados D ou A que não suportam essas velocidades. O design robusto do M12 substitui os frágeis conectores RJ45 nas câmeras de fábrica.

A classificação à prova d'água IP67 neste conector circular M12 protege a conexão de dados de alta velocidade em ambientes industriais adversos. Os sistemas de visão mecânica são usados ​​em fábricas automotivas empoeiradas, linhas de processamento de alimentos úmidos e estações de inspeção externas. Um conector RJ45 padrão falharia rapidamente nessas condições. Este conector de codificação M12 X veda efetivamente a umidade e a poeira. A classificação de 50 V e 0,5 A por pino é típica para sinais Ethernet. As linhas de dados reais transportam tensão e corrente muito baixas. Os oito pinos são organizados no padrão específico exigido pelo padrão de codificação X. As atribuições dos pinos correspondem ao esquema de fiação CAT6A com quatro pares. Os contatos banhados a ouro mantêm baixa resistência e excelente integridade de sinal em frequências de até 500 megahertz. Para os projetistas de sistemas de visão, isso significa dados de imagem limpos, sem atrasos de retransmissão.

O design de codificação X deste conector M12 é essencial para atingir velocidades de 10G em ambientes industriais. O cabo CAT6A pode transportar Ethernet 10G até 100 metros. O conector não deve degradar o sinal. Este conector de codificação M12 X mantém a impedância e o equilíbrio de pares necessários para transmissão de alta frequência. A blindagem dentro do conector continua a blindagem do cabo desde o fio até a interface correspondente. Isso cria um caminho blindado contínuo que rejeita ruídos externos de acionamentos de motores e equipamentos de soldagem. Para integradores de visão industrial, isso significa dados confiáveis ​​de alta velocidade, mesmo quando os cabos passam ao longo das linhas de energia. O acoplamento roscado fornece uma conexão segura que não vibrará. Um conector solto causaria perda de pacotes e queda de quadros, o que é inaceitável para inspeção visual.

A praticidade deste cabo CAT6A com codificação M12 X aparece na instalação de visão de máquina. Os construtores de sistemas de visão apreciam que o cabo venha pré-terminado e testado para desempenho 10G. Conectores CAT6A de terminação em campo para 10G são difíceis e requerem ferramentas especiais. Este cabo pré-moldado elimina esse problema. O conector M12 trava firmemente com um acoplamento roscado que não pode ser solto. A jaqueta PUR resiste a óleo e abrasão em pisos de fábrica. O cabo está disponível em comprimentos personalizados para diferentes posicionamentos de câmera. Para integradores de sistemas isso significa instalação mais rápida com desempenho garantido. A codificação X também evita que os técnicos conectem um cabo de câmera 10G a uma porta codificada D mais lenta. A diferença de velocidade causaria problemas de negociação de link ou nenhuma comunicação.

A confiabilidade de longo prazo deste conector 10G de codificação M12 X é crítica para o tempo de atividade da visão de máquina. Uma única conexão ruim em um link de visão de alta velocidade pode causar perda intermitente de pacotes que produz imagens corrompidas ou falhas nas inspeções. Problemas intermitentes de alta frequência são muito difíceis de diagnosticar porque a falha só pode aparecer quando o cabo é movido ou quando a temperatura muda. Este conector circular M12 evita esses problemas através de seu design blindado de precisão. Os oito pinos mantêm força de contato e alinhamento consistentes durante as mudanças de temperatura. A blindagem interna separa cada par dos outros para evitar diafonia. Para os fabricantes de sistemas de visão, isso significa menos chamadas de serviço devido a problemas no sistema de visão. Para os proprietários de fábricas, isso significa uma inspeção de qualidade mais confiável, com menos taxas de falsas rejeições. Esteja você construindo um sistema de inspeção de superfície de alta resolução, uma célula guiada por visão robótica ou um conjunto de câmeras inteligentes, este conector CAT6A 10 Gigabit com codificação M12 X oferece uma interface confiável de alta velocidade para aplicações GigE Vision.
