Porta blindada multicanal do equipamento de teste

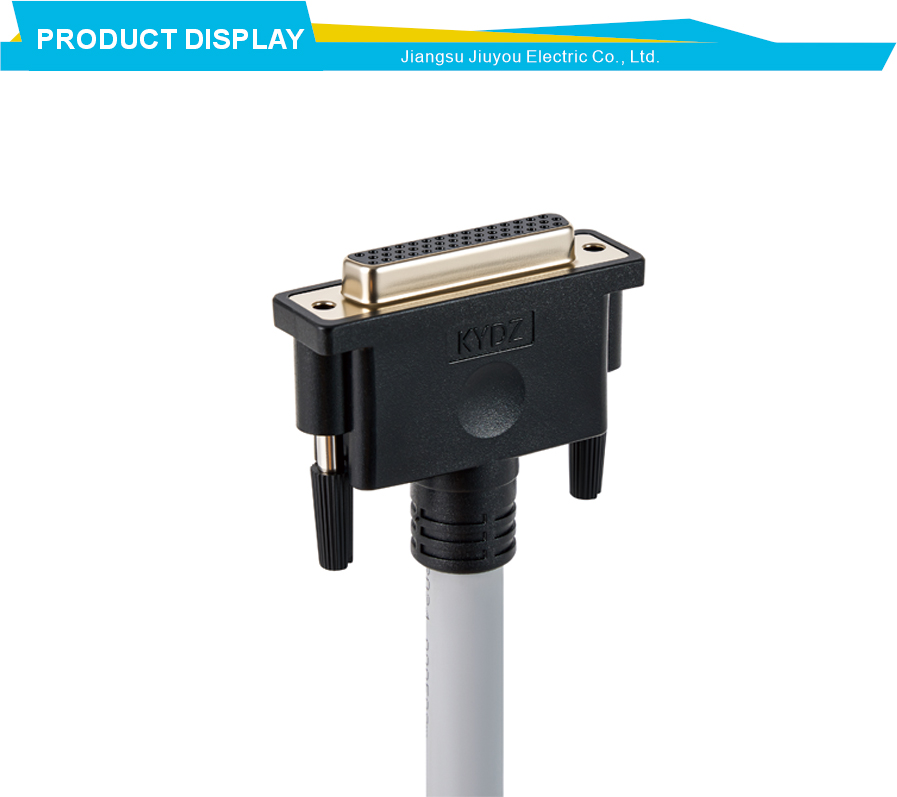

Conector DB44 D SUB protegido de alta densidade para equipamentos de teste e controle complexo

Este conector D SUB blindado de alta densidade DB44 pertence à nossa série de conectores D SUB. Ele foi projetado especificamente para equipamentos de teste e sistemas de controle industrial complexos, onde muitos canais de sinal devem passar por uma única abertura do painel. A configuração de alta densidade de 44 pinos contém mais contatos no tamanho padrão do invólucro D SUB do que na versão normal de 25 pinos. Isto é conseguido organizando os pinos em três fileiras, em vez das habituais duas fileiras. Para projetistas de equipamentos de teste, esse conector de alta densidade permite trazer dezenas de sinais analógicos ou digitais para um dispositivo por meio de uma interface. Uma aplicação típica pode usar este conector DB44 para fazer interface com um banco de 32 sensores mais 12 linhas de controle. Sem esta opção de alta densidade você precisaria de dois ou três conectores D SUB padrão. Isso consumiria mais espaço no painel e exigiria mais cabeamento. O invólucro metálico fornece forte proteção contra interferência eletromagnética, essencial para medições de teste sensíveis.

O design de alta densidade deste conector D SUB requer um manuseio cuidadoso durante a montagem. Os pinos são menores e mais próximos do que nos conectores D SUB de densidade padrão. Isso permite 44 contatos no mesmo tamanho de invólucro que normalmente contém 25 pinos. A desvantagem é que a rescisão requer mais precisão. A versão com copo de solda funciona bem para terminação de fios. Cada copo é acessível, mas você precisa de boas habilidades de soldagem e de um ferro de ponta fina. A versão crimpada utiliza ferramentas especializadas, mas proporciona montagem mais rápida para ambientes de produção. O invólucro metálico tem as mesmas dimensões de montagem dos conectores D SUB padrão. Isso significa que muitas vezes você pode adaptar conectores de alta densidade em recortes de painel existentes. Para os fabricantes de equipamentos de teste, essa flexibilidade permite aumentar o número de canais sem redesenhar os gabinetes. A configuração de 44 pinos segue o padrão de pinagem D SUB de alta densidade. O pino um está na linha superior e a numeração alterna entre as linhas.

A forte blindagem deste conector DB44 é essencial para manter a integridade do sinal em equipamentos de teste. Dispositivos de teste e medição geralmente funcionam com sinais de nível de milivolts ou correntes de microamperes. Uma pequena quantidade de ruído elétrico pode corromper uma leitura. O invólucro metálico se conecta à blindagem do cabo, proporcionando um caminho contínuo de baixa impedância para o terra. O conector também possui reentrâncias de aterramento que fazem contato com o invólucro do conector correspondente. Isto garante que a blindagem seja contínua em todo o ponto de conexão. Para os engenheiros de teste, isso significa medições mais precisas e com menos interferência. Os 44 contatos independentes são eletricamente isolados uns dos outros com boa rigidez dielétrica. O espaçamento de contato e o material isolante evitam vazamentos entre pinos adjacentes, mesmo em condições úmidas. Os contatos banhados a ouro resistem à oxidação, o que é importante para manter uma resistência de contato baixa e estável ao longo do tempo. Um pequeno aumento na resistência na entrada de um termopar pode distorcer as leituras de temperatura em vários graus.

A praticidade deste conector DB44 de alta densidade fica evidente no uso diário por técnicos de teste. Racks de equipamentos com muitos canais de sinal se beneficiam do design que economiza espaço. Um único conector de 44 pinos substitui vários conectores menores. Isto reduz o número de cabos a gerir e simplifica a etiquetagem. Os parafusos jack fornecem uma fixação mecânica segura que evita a desconexão acidental. Uma pequena chave de fenda ou chave de porca os aperta. O corpo do conector é chaveado com o formato característico em D que evita acoplamentos incorretos. Você não pode conectá-lo de cabeça para baixo. O invólucro de metal protege os pinos densamente compactados contra danos físicos. Para integradores de sistemas de teste, isso significa layouts de painel mais limpos e configuração mais rápida. O conector está disponível nas versões de plugue e receptáculo. Os plugues ficam nas extremidades dos cabos. Os receptáculos são montados nos painéis dos equipamentos. Ambas as versões mantêm o mesmo arranjo de pinos de alta densidade.

A confiabilidade a longo prazo deste conector blindado de alta densidade DB44 é crítica para a precisão do equipamento de teste. Uma única conexão intermitente entre 44 pinos pode causar falhas misteriosas nos testes que são difíceis de diagnosticar. A falha pode aparecer apenas quando o cabo é movido ou quando a temperatura muda. Este conector D SUB evita esses problemas através de seu design de contato robusto e mecanismo de travamento positivo. Os copos de solda fornecem fixação permanente do fio quando soldados corretamente. Os parafusos jack mantêm as metades do conector firmemente juntas. O invólucro metálico protege contra interferência eletromagnética que pode corromper os sinais. Para os fabricantes de equipamentos de teste, isso significa menos reclamações de garantia relacionadas a problemas nos conectores. Para os operadores de laboratórios de testes, isso significa medições mais confiáveis ​​com menos tempo para solução de problemas. Esteja você construindo um sistema de aquisição de dados, um rack de teste automatizado, um dispositivo de diagnóstico médico ou um painel de controle industrial, este conector D SUB blindado de alta densidade DB44 oferece uma interface multicanal que economiza espaço para aplicações complexas de teste e controle.
